Hai hiện tượng cavitation (xâm thực) và flashing (hóa hơi) trong van điều khiển đều bắt đầu giống nhau: chất lỏng đi qua tiết diện co hẹp khiến áp suất tụt xuống dưới áp suất hơi bão hòa và sinh ra bọt hơi. Điểm phân biệt nằm ở phía hạ lưu van. Nếu áp suất hạ lưu phục hồi cao hơn áp suất hơi, bọt hơi vỡ ra và gây xâm thực; nếu áp suất hạ lưu vẫn nằm ở mức bằng hoặc thấp hơn áp suất hơi, bọt hơi không vỡ mà tiếp tục tồn tại — đó là flashing. Xác định đúng hiện tượng quyết định bạn nên xử lý bằng trim chống xâm thực hay bằng vật liệu chống mài mòn và bố trí đường ống.
⚡ Trả lời nhanh
Cavitation là bọt hơi hình thành rồi vỡ khi áp suất hạ lưu phục hồi trên áp suất hơi, tạo sóng xung kích bào mòn rỗ rỗ như đá dăm. Flashing là bọt hơi không vỡ vì áp suất hạ lưu ở mức bằng hoặc dưới áp suất hơi, dòng hai pha mài bề mặt nhẵn bóng như cát mài. Cavitation có thể giảm bằng trim nhiều cấp và van có hệ số phục hồi FL cao; flashing không thể loại bỏ bằng cách chọn van vì là vấn đề công nghệ, nên dùng vật liệu cứng và thân van chống ăn mòn.
Cơ Chế Vật Lý Chung: Điểm Co Hẹp Dòng (Vena Contracta)
Khi chất lỏng đi qua phần thu hẹp của trim van, vận tốc tăng và áp suất tĩnh tụt xuống điểm tối thiểu tại vena contracta — vị trí tiết diện dòng co hẹp ngay sau khe tiết lưu. Đây là điểm dễ tổn thương theo nguyên lý bảo toàn năng lượng: động năng tăng kéo theo áp suất tĩnh giảm.
Nếu áp suất tại vena contracta tụt xuống dưới áp suất hơi bão hòa (Pv) của chất lỏng ở nhiệt độ làm việc, một phần chất lỏng chuyển pha thành hơi và sinh bọt. Đến đây cả cavitation và flashing đều như nhau. Số phận của những bọt hơi đó — vỡ hay không vỡ — mới là yếu tố phân loại, và nó phụ thuộc hoàn toàn vào áp suất hạ lưu so với áp suất hơi.
Cavitation: Bọt Hơi Vỡ Và Sóng Xung Kích
Cavitation (xâm thực) xảy ra khi áp suất hạ lưu của van phục hồi cao hơn áp suất hơi. Lúc này dòng chảy chậm lại sau vena contracta, áp suất tăng trở lại và các bọt hơi sụp đổ một cách dữ dội. Mỗi lần bọt vỡ tạo ra sóng xung kích cục bộ. Khi bọt vỡ sát hoặc tiếp xúc với bề mặt kim loại (trim, đế van, thân van), năng lượng va đập đủ lớn để bóc tách vật liệu.
Đặc trưng nhận diện cavitation gồm:
- Tiếng ồn như có sỏi đá đi qua van, rung động mạnh.
- Bề mặt hư hỏng dạng rỗ, thô ráp, lỗ chỗ như xỉ than — khác hẳn vết mòn nhẵn.
- Tốc độ phá hủy nhanh, trim có thể hỏng chỉ trong vài tuần đến vài tháng nếu vận hành nặng.
Cavitation phụ thuộc vào thiết kế van. Hệ số phục hồi áp suất FL (Liquid Pressure Recovery Factor) phản ánh mức độ phục hồi áp suất bên trong van: van có FL cao phục hồi áp suất ít hơn, nên giảm nguy cơ choked flow và cavitation. Đây là điểm khác biệt then chốt — vì là vấn đề thuộc hình học van, cavitation có thể giảm thiểu bằng cách chọn và thiết kế van.
Flashing: Bọt Hơi Không Vỡ Và Mài Mòn Hai Pha
Flashing (hóa hơi) xảy ra khi áp suất hạ lưu vẫn nằm ở mức bằng hoặc thấp hơn áp suất hơi. Khi đó bọt hơi không có cơ hội vỡ; dòng ra khỏi van là hỗn hợp hai pha — một phần lỏng, một phần hơi. Hỗn hợp này có thể tích lớn hơn, vận tốc cao và mang theo các giọt lỏng va đập liên tục lên bề mặt kim loại.
Đặc trưng của flashing:
- Bề mặt hư hỏng nhẵn bóng, tạo thành các rãnh, mương trơn láng như bị “phun cát” (sand blasting).
- Tốc độ ăn mòn chậm hơn cavitation nhưng vẫn nghiêm trọng kể cả khi không có hạt rắn mài mòn.
- Thường gặp ở các đường giảm áp về bồn chứa áp suất thấp, đường nước ngưng, đường flash steam.
Điều quan trọng nhà máy cần nắm: flashing không thể loại bỏ bằng việc chọn van, vì nó hoàn toàn do điều kiện công nghệ (áp suất hạ lưu thấp hơn áp suất hơi) quy định. Không một loại trim nào ngăn được bọt hình thành khi quá trình bắt buộc như vậy. Cách xử lý hợp lý là chấp nhận hiện tượng và bảo vệ thiết bị bằng vật liệu cứng, thân van chịu mài mòn, đồng thời định hướng dòng để tránh va đập trực tiếp lên đế van.
Bảng So Sánh Cavitation Và Flashing
| Tiêu chí | Cavitation (xâm thực) | Flashing (hóa hơi) |
|---|---|---|
| Áp suất hạ lưu (P2) | Cao hơn áp suất hơi Pv | Bằng hoặc thấp hơn áp suất hơi Pv |
| Số phận bọt hơi | Hình thành rồi vỡ | Hình thành nhưng không vỡ |
| Cơ chế phá hủy | Sóng xung kích khi bọt vỡ | Mài mòn do dòng hai pha tốc độ cao |
| Hình dạng hư hỏng | Rỗ, thô, lỗ chỗ như xỉ than | Nhẵn, bóng, dạng rãnh trơn |
| Tốc độ hư hỏng | Nhanh (vài tuần đến vài tháng) | Chậm hơn nhưng tích lũy |
| Có giảm bằng chọn van? | Có — trim nhiều cấp, FL cao | Không — do điều kiện công nghệ |
| Hướng xử lý chính | Phân tán áp suất, trim chống xâm thực | Vật liệu cứng, thân chịu ăn mòn |
Hướng Xử Lý Theo Từng Hiện Tượng
Với cavitation
Mục tiêu là tránh để áp suất tụt sâu dưới áp suất hơi tại một điểm duy. Các hướng phổ biến:
- Trim nhiều cấp: phân tán độ giảm áp qua nhiều khe tiết lưu, mỗi cấp chỉ chịu một phần ΔP nên không điểm nào tụt xuống dưới Pv.
- Chọn van có FL cao: van cầu (globe) dạng cage thường phục hồi áp suất ít hơn van bướm hay van bi cùng điều kiện.
- Tăng áp suất thượng lưu P1 hoặc giảm áp suất hơi bằng cách lắp van ở vị trí chất lỏng nguội hơn (ví dụ phía mát của bộ trao đổi nhiệt).
- Vật liệu trim cứng như thép không gỉ tôi cứng hoặc lớp phủ chịu mài mòn để kéo dài tuổi thọ khi không thể loại bỏ hoàn toàn xâm thực.
Với flashing
Vì không ngăn được hiện tượng, chiến lược là sống chung và bảo vệ:
- Dùng thân van chịu ăn mòn như inox CF8M (316) hoặc hợp kim cao thay cho thép carbon.
- Chọn trim vật liệu cứng (ví dụ thép tôi 17-4 PH) để chống mài mòn dòng hai pha.
- Thiết kế đường ống hạ lưu rộng hơn để hấp thụ thể tích hơi tăng, giảm vận tốc va đập.
- Bố trí van sao cho dòng hai pha không phun thẳng vào đế van và bề mặt nhạy cảm.

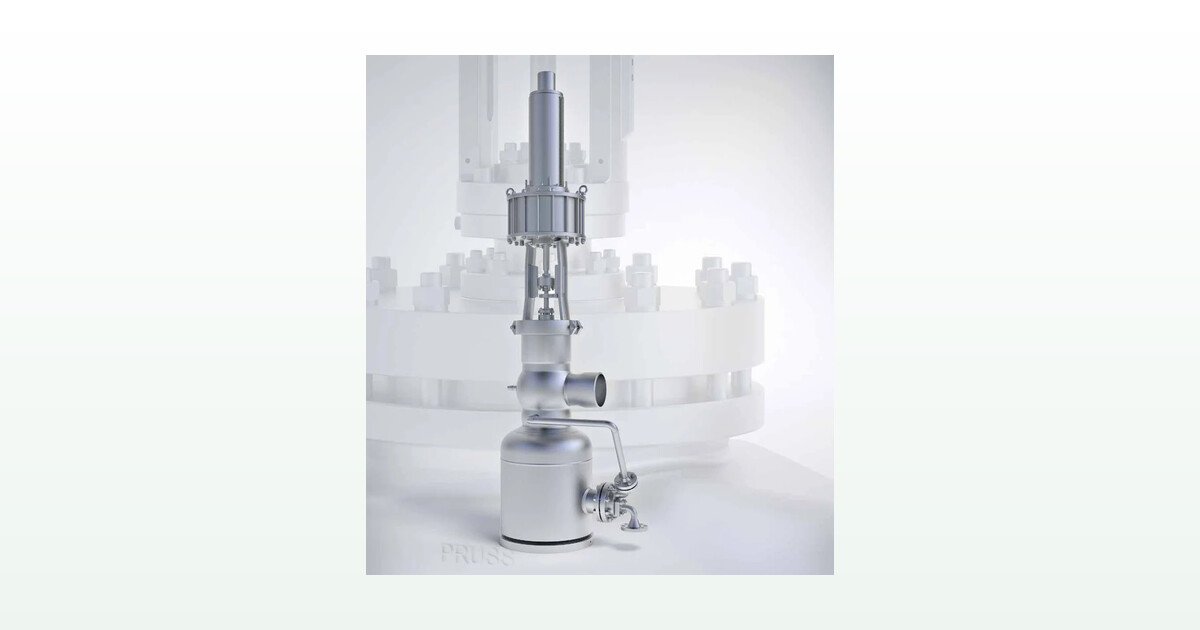

Dòng van cầu điều khiển PROcv của PRUSS (hợp tác cùng OMB) là ví dụ về cấu hình thực dụng: trim dạng cage, đế van thay thế kiểu cắm (plug-in), với van trên 4 inch dùng cấu hình cân bằng có vòng piston kim loại. Dải áp lực 150/300/600/900, kích thước 1″–12″, vật liệu thân WCC và CF8M, đặc tính dòng tuyến tính và phần trăm bằng nhau, cấp rò rỉ IV và V với đế kín kim loại, dải nhiệt độ −20°C đến 450°C. PRUSS còn cung cấp van điều khiển tùy biến cho điện, dầu khí, thép, hóa dầu — nơi cavitation và flashing là bài toán thường gặp. Bạn có thể tham khảo thêm tại trang van điều khiển PRUSS hoặc bài chuyên sâu về trim chống xâm thực và hệ số Cv của van PRUSS.
Góc Nhìn Cho Nhà Máy Việt Nam
Tại các nhà máy nhiệt điện, lọc hóa dầu, xử lý nước và thực phẩm ở Việt Nam, sai lầm thường gặp là gắn nhãn “cavitation” cho mọi vết mòn trim mà không kiểm tra áp suất hạ lưu thực tế. Hệ quả là đặt mua trim chống xâm thực đắt tiền cho một bài toán flashing — vốn không thể giải bằng trim. Trước khi chọn giải pháp, hãy lấy đủ ba số liệu: áp suất thượng lưu P1, áp suất hạ lưu P2, và áp suất hơi Pv ở nhiệt độ làm việc. So sánh P2 với Pv sẽ trả lời ngay bạn đang đối mặt với hiện tượng nào.
Đội kỹ thuật Minh Việt Tech hỗ trợ tính toán sizing van, đọc bản vẽ P&ID và đề xuất cấu hình trim, vật liệu phù hợp điều kiện vận hành thực tế. Tham khảo thêm năng lực kỹ thuật của MVT hoặc gửi yêu cầu tư vấn kèm thông số quá trình để được kiểm tra nhanh.
Câu Hỏi Thường Gặp (FAQ)
Làm sao phân biệt nhanh cavitation và flashing trong van điều khiển?
So sánh áp suất hạ lưu P2 với áp suất hơi Pv của chất lỏng ở nhiệt độ làm việc. Nếu P2 cao hơn Pv thì bọt vỡ — đó là cavitation. Nếu P2 bằng hoặc thấp hơn Pv thì bọt không vỡ — đó là flashing. Ngoài ra, vết hư rỗ thô là cavitation, vết nhẵn bóng dạng rãnh là flashing.
Có thể loại bỏ hoàn toàn flashing bằng cách thay van không?
Không. Flashing do điều kiện công nghệ quyết định (áp suất hạ lưu thấp hơn áp suất hơi), không một loại trim nào ngăn được bọt hình thành. Cách xử lý là dùng vật liệu cứng, thân van chịu ăn mòn và thiết kế đường ống hạ lưu để giảm tác động mài mòn.
Trim nhiều cấp giúp giảm cavitation như thế nào?
Trim nhiều cấp chia tổng độ giảm áp thành nhiều bước qua các khe tiết lưu nối tiếp. Nhờ vậy không điểm nào trong van tụt áp suất xuống dưới áp suất hơi, hạn chế hình thành và vỡ bọt — gốc rễ của xâm thực.
Hệ số FL ảnh hưởng gì đến lựa chọn van?
FL là hệ số phục hồi áp suất của van. Van có FL cao phục hồi áp suất ít hơn sau vena contracta, nên giảm nguy cơ dòng nghẹt (choked flow) và cavitation. Khi ứng dụng có rủi ro xâm thực, ưu tiên chọn van và trim có FL cao như van cầu dạng cage.
Vật liệu nào phù hợp cho ứng dụng có flashing?
Nên dùng thân van inox như CF8M (316) hoặc hợp kim cao thay cho thép carbon, kết hợp trim thép tôi cứng (ví dụ 17-4 PH). Các vật liệu này chống mài mòn dòng hai pha tốt hơn và kéo dài chu kỳ bảo trì so với thép carbon thường.
Kết Luận
Cavitation và flashing chia sẻ cùng một khởi điểm — bọt hơi sinh ra tại vena contracta — nhưng tách nhánh ở phía hạ lưu. Cavitation là bài toán hình học van, giải được bằng trim nhiều cấp, van FL cao và vật liệu cứng. Flashing là bài toán công nghệ, chỉ có thể giảm thiệt hại bằng vật liệu chịu mài mòn và bố trí đường ống hợp lý. Chìa khóa luôn là so sánh áp suất hạ lưu với áp suất hơi trước khi quyết định. Lựa chọn van điều khiển có cấu hình trim, vật liệu và đặc tính dòng phù hợp — như dòng van cầu của PRUSS — sẽ giúp nhà máy kéo dài tuổi thọ thiết bị và giảm chi phí dừng máy.
