Một hệ van bơm chữa cháy PCCC cho nhà máy về cơ bản gồm ba khối: nguồn cấp nước (bồn chứa và bơm chữa cháy), mạng đường ống phân phối, và cụm van điều khiển quyết định nước được giữ lại hay xả ra đầu phun khi có cháy. Trong khối thứ ba này, van deluge (van xả tràn) và van điều áp đóng vai trò trung tâm: chúng giữ đường ống khô ráo trong điều kiện bình thường, rồi mở tức thì khi hệ thống báo cháy kích hoạt. Bài viết trình bày nguyên lý thiết kế cơ bản của cụm van điều khiển này, lấy dòng van Bermad 400 Series làm tham chiếu kỹ thuật, để kỹ sư nhà máy tại Việt Nam hình dung đúng cách lựa chọn và bố trí.
⚡ Trả lời nhanh
Hệ van bơm chữa cháy PCCC cho nhà máy được xây quanh van deluge thân màng đàn hồi (elastomeric) vận hành bằng áp lực đường ống: khi bình thường, áp nước được dẫn qua đường mồi và lỗ tiết lưu vào khoang điều khiển, ép màng đóng kín mặt tựa và giữ ống khô. Khi có cháy, áp trong khoang điều khiển được xả ra (qua van rơ-le thủy lực HRV do solenoid kích hoạt, hoặc qua nút xả khẩn cấp bằng tay), màng được nhả và van mở cho nước/bọt chảy vào toàn bộ đầu phun. Van có thể kích hoạt bằng điện, thủy lực hoặc khí nén, và tích hợp pilot điều áp để giữ áp đầu ra ổn định. Việc chọn kích thước, cơ chế kích hoạt và phụ kiện trim phải bám theo tính toán thủy lực và tiêu chuẩn UL/FM/ISO 6182.
Cấu Trúc Một Hệ Van Bơm Chữa Cháy PCCC
Trước khi đi vào van điều khiển, cần đặt nó trong tổng thể. Một hệ chữa cháy bằng nước cho nhà máy thường gồm các thành phần liên kết với nhau như sau:
- Nguồn nước và bơm chữa cháy: bồn dự trữ, bơm chính (điện hoặc diesel), bơm bù áp (jockey pump) duy trì áp chờ trong mạng ống.
- Van điều khiển khu vực: van deluge cho hệ xả tràn (open-nozzle), van pre-action cho khu vực nhạy cảm với nước, van báo động (alarm) cho hệ sprinkler ướt.
- Van điều áp (PRV): giữ áp đầu ra ổn định khi nguồn cấp dao động, bảo vệ đầu phun và đường ống ở các tầng/khu có cột áp khác nhau.
- Mạng phân phối và đầu phun: đường ống nhánh, đầu phun hở (nozzle) hoặc sprinkler, cùng cảm biến dòng chảy và công tắc áp suất báo về tủ điều khiển.
Cụm van deluge là điểm giao giữa phần “cơ” (đường ống, nước) và phần “điều khiển” (tủ báo cháy, cảm biến). Hiểu đúng cơ chế của nó giúp tránh hai lỗi phổ biến: chọn sai cơ chế kích hoạt cho môi trường nhà máy, và bỏ sót phụ kiện trim khiến van không hoạt động đúng.
Nguyên Lý Van Deluge: Cách Một Cái Van Biết “Khi Nào Mở”

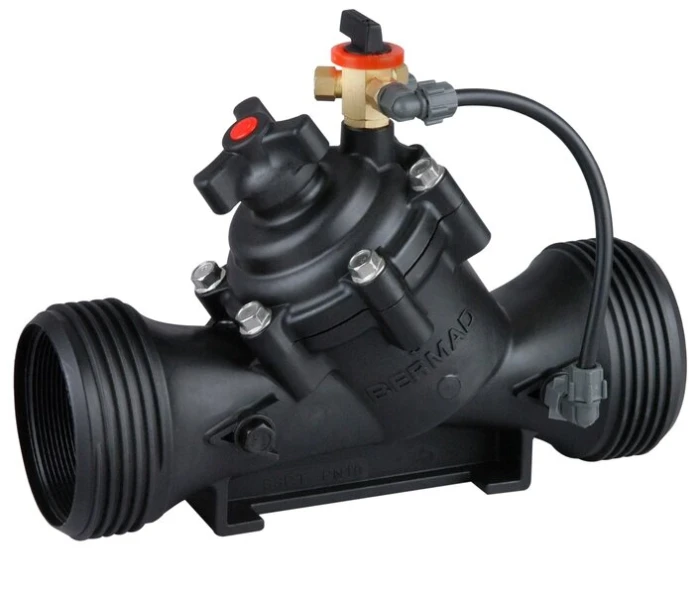

Theo tài liệu vận hành của Bermad cho dòng 400Y, van deluge thân màng có thiết kế thẳng dòng (straight-through) và chỉ có một bộ phận chuyển động chính là cụm màng đàn hồi. Logic vận hành chia làm hai trạng thái rõ rệt:
Điều kiện bình thường (ống khô)
Áp nước được cấp vào khoang điều khiển qua đường mồi (priming line), đi qua lỗ tiết lưu (restriction orifice) và lọc (strainer), rồi bị “nhốt” lại trong khoang điều khiển nhờ van một chiều, nút xả khẩn cấp bằng tay và van rơ-le thủy lực (HRV) đang đóng. Chính áp lực bị nhốt này ép màng tì vào mặt tựa, làm kín tối đa kiểu drip-tight và giữ cho đường ống phía sau khô ráo.
Điều kiện có cháy (van mở)
Khi hệ báo cháy kích hoạt, áp trong khoang điều khiển được xả ra — hoặc qua nút xả khẩn cấp bằng tay, hoặc qua van HRV mở ra khi solenoid được tủ điều khiển cháy & khí kích hoạt. Áp giữ màng mất đi, màng nhả khỏi mặt tựa, van deluge mở và nước (hoặc bọt foam) tràn vào toàn bộ đường ống cùng các thiết bị báo động. Vì chỉ dựa trên cân bằng áp lực và một cụm màng, kết cấu này ít chi tiết cơ khí phải bảo trì hơn so với van bi/van cổng truyền thống.
Ba Cơ Chế Kích Hoạt: Điện, Thủy Lực, Khí Nén
Cùng một thân van deluge có thể được trang bị các bộ trim kích hoạt khác nhau tùy môi trường nhà máy. Đây là quyết định thiết kế quan trọng vì nó gắn van với hệ báo cháy và điều kiện vận hành tại chỗ.
- Kích hoạt bằng điện: van mở khi solenoid (thường loại 3 ngả, thường-đóng) được tủ điều khiển báo cháy cấp điện. Phù hợp khi đã có hệ detection điện và tủ releasing panel — phổ biến trong nhà máy hiện đại.
- Kích hoạt bằng thủy lực / khí nén: dùng đường dò (detection line) bằng nước hoặc khí với van xả cuối đường (end-of-line release), mở van khi áp trên đường dò sụt giảm. Thích hợp khu vực không nên/không thể đi dây điện, hoặc cần dự phòng độc lập với nguồn điện.
- Xả khẩn cấp bằng tay: luôn có như một lớp dự phòng, cho phép nhân viên mở van tại chỗ bất kể tín hiệu điều khiển.
Với nhà máy có khu vực nguy hiểm (phân loại Ex/ATEX) như kho dung môi, bồn chứa hydrocarbon, cần chọn solenoid và phụ kiện điện đạt chứng nhận phù hợp vùng nguy hiểm — đây là điểm các đơn vị tư vấn tại Việt Nam hay bỏ qua khi mua thiết bị trôi nổi.
Vai Trò Của Van Điều Áp Trong Hệ PCCC

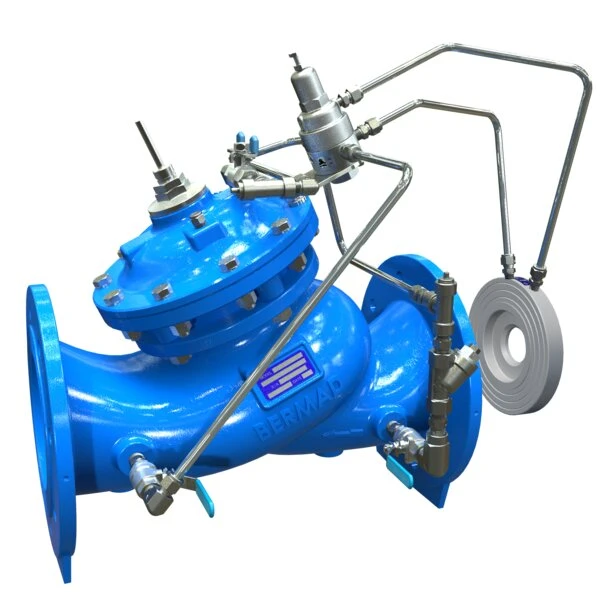

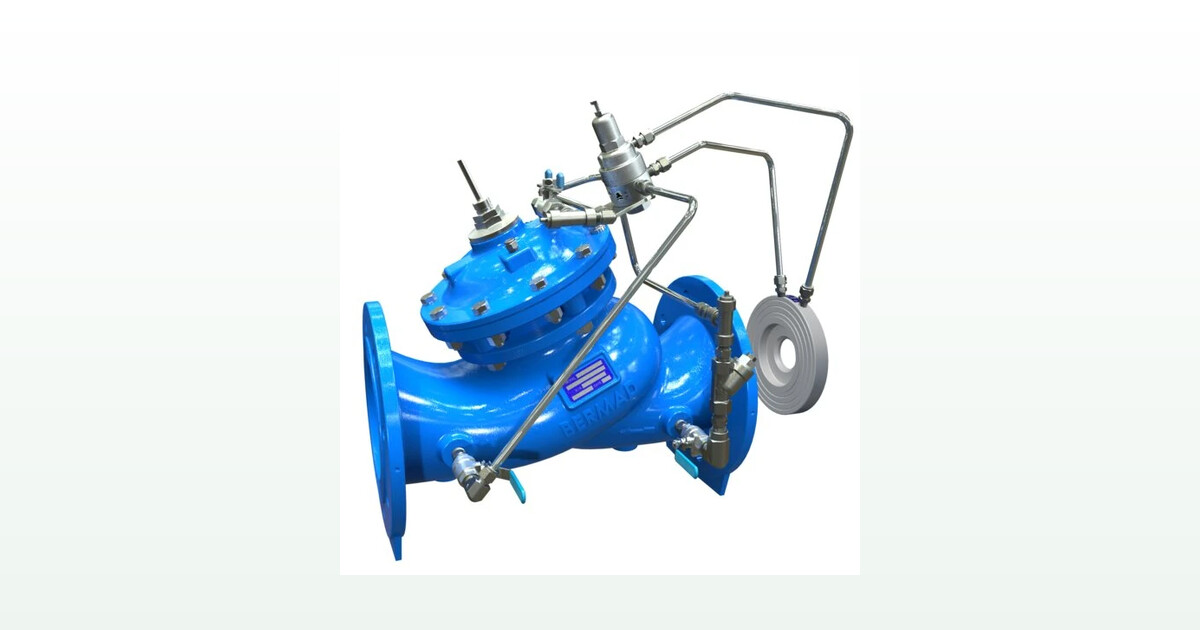

Nguồn cấp chữa cháy hiếm khi cho áp ổn định: bơm khởi động, nhiều khu vực mở đồng thời, hay chênh cột áp giữa các tầng đều làm áp dao động. Van điều áp (pressure reducing valve) tích hợp pilot cảm nhận áp đầu ra và điều tiết (modulate) vị trí màng của van chính để giữ áp hạ lưu ổn định ở giá trị cài đặt, bất kể lưu lượng hay áp nguồn thay đổi.
Trong thực tế nhà máy, điều này có hai ý nghĩa: bảo vệ đầu phun và đường ống nhánh khỏi áp vượt mức, và đảm bảo lưu lượng phun đạt thiết kế ở mọi điểm. Bermad cũng có dòng van deluge tích hợp sẵn chức năng điều áp (“pressure control deluge”), gộp hai vai trò vào một thân van — giảm số đầu nối và điểm rò rỉ tiềm tàng. Để tham khảo một ứng dụng cụ thể, xem bài về van chữa cháy deluge Bermad FP-400E / 400Y.
Thông Số Tham Chiếu: Kích Thước Và Lưu Lượng Dòng 400Y
Bảng dưới trích từ tài liệu vận hành Bermad 400Y, giúp hình dung dải kích thước và năng lực dòng chảy khi tính toán thủy lực cho hệ. Các giá trị Kv/Cv và lưu lượng khuyến nghị tối đa là cơ sở để đối chiếu với yêu cầu lưu lượng đầu phun của từng khu vực.
| Cỡ van | Áp đầu vào tối đa (bar / psi) | Kv (Cv) | Lưu lượng khuyến nghị tối đa (m³/h / GPM) |
|---|---|---|---|
| 1.5″ (40 mm) | 25 / 365 | 68 (79) | 27 / 119 |
| 3″ (80 mm) | 25 / 365 | 190 (219) | 102 / 450 |
| 4″ (100 mm) | 25 / 365 | 345 (398) | 159 / 700 |
| 6″ (150 mm) | 25 / 365 | 790 (912) | 363 / 1600 |
| 8″ (200 mm) | 25 / 365 | 1160 (1340) | 644 / 2836 |
| 10″ (250 mm) | 25 / 365 | 1355 (1652) | 1006 / 4431 |
| 12″ (300 mm) | 21 / 300 | 2370 (2737) | 1450 / 6380 |
Lưu ý: bảng chỉ là tham chiếu — kích thước cuối cùng phải dựa trên tính toán thủy lực của hệ (Valve Equivalent Length cho ống thép mới được nhà sản xuất cung cấp để tính tổn thất). Dòng 400Y có dải cỡ từ 1.5″ đến 16″.
Lưu Ý Lắp Đặt Và Tiêu Chuẩn Cho Nhà Máy Việt Nam
Một số điểm thiết kế và lắp đặt rút từ tài liệu Bermad mà kỹ sư nhà máy nên bám sát:
- Trim là bắt buộc, không phải tùy chọn: van deluge chỉ hoạt động đúng khi lắp đầy đủ cụm trim (priming, strainer, check valve, lỗ tiết lưu, HRV, solenoid). Thay đổi cỡ hay cách bố trí trim có thể làm van không vận hành.
- Súc rửa đường ống trước khi lắp: cặn bẩn lọt vào có thể làm kẹt van — đây là nguyên nhân hỏng hóc thường gặp ở công trình thi công vội.
- Chống đóng băng và ăn mòn: với khu vực gần biển hoặc hóa chất, dùng vật liệu trim chống ăn mòn (đồng thau/inox 316 hoặc tương đương) và bố trí van ở nơi không bị tác động bất lợi.
- Chứng nhận: dòng van deluge Bermad được UL Listed và FM Approved khi lắp với linh kiện được phê duyệt; dòng FP-400E còn được công bố UL Listed theo UL 260 và Fire Test Certified theo ISO 6182 phần 5, cùng các phê duyệt hàng hải như ABS và Lloyd’s Register cho ứng dụng onshore/offshore.
Đối chiếu chứng nhận với hồ sơ thiết kế PCCC và nghiệm thu là bước không thể bỏ qua tại Việt Nam. MVT hỗ trợ rà soát thông số kỹ thuật và lựa chọn cấu hình van phù hợp — xem thêm năng lực kỹ thuật của MVT hoặc tham khảo dải sản phẩm tại trang van Bermad.
Câu Hỏi Thường Gặp (FAQ)
Van deluge khác van sprinkler thường ở điểm nào?
Van deluge cấp nước đồng thời cho tất cả đầu phun hở trong khu vực khi được kích hoạt, dùng cho nơi cần dập cháy diện rộng nhanh. Van sprinkler ướt chỉ kích hoạt đầu phun riêng lẻ khi nhiệt độ tại đó đủ cao. Van deluge giữ đường ống khô cho tới khi có lệnh mở, nên cũng phù hợp khu vực có nguy cơ đóng băng hoặc dùng bọt foam.
Nên chọn kích hoạt điện hay thủy lực/khí nén cho nhà máy?
Nếu nhà máy đã có hệ báo cháy điện và tủ releasing panel, kích hoạt bằng điện (solenoid) là lựa chọn trực tiếp. Khu vực không nên đi dây điện, hoặc cần dự phòng độc lập với nguồn điện, có thể dùng kích hoạt thủy lực/khí nén qua đường dò. Nhiều thiết kế kết hợp cả hai để tăng độ tin cậy.
Vì sao cần van điều áp trong hệ chữa cháy?
Áp nguồn dao động khi bơm chạy hoặc nhiều khu vực mở cùng lúc có thể làm áp tại đầu phun vượt thiết kế, gây hại đường ống và sai lưu lượng phun. Van điều áp giữ áp hạ lưu ổn định ở giá trị cài đặt, bảo vệ thiết bị và đảm bảo phun đạt yêu cầu ở mọi điểm.
Bảo trì van deluge có phức tạp không?
Dòng van thân màng đàn hồi cho phép tháo cụm màng để kiểm tra mà không cần tháo van khỏi đường ống, nhờ nắp tháo rời. Việc bảo trì chủ yếu là kiểm tra trim, lọc, độ kín và thử kích hoạt định kỳ theo lịch của nhà máy và quy định PCCC.
MVT có hỗ trợ chọn cấu hình van theo bản vẽ thiết kế không?
Có. MVT là nhà phân phối van và bơm công nghiệp tại Việt Nam, hỗ trợ đối chiếu yêu cầu lưu lượng/áp suất, cỡ van, cơ chế kích hoạt và chứng nhận theo hồ sơ thiết kế PCCC của từng dự án. Bạn có thể gửi yêu cầu tư vấn kèm thông số để được đề xuất cấu hình phù hợp.
Kết Luận
Thiết kế hệ van bơm chữa cháy PCCC cho nhà máy không chỉ là chọn một cái van lớn, mà là phối hợp đúng giữa nguồn nước, van deluge với cụm trim đầy đủ, cơ chế kích hoạt phù hợp môi trường và van điều áp giữ áp ổn định. Dòng van Bermad 400 Series minh họa rõ logic này: một cụm màng đàn hồi vận hành bằng cân bằng áp lực, mở tức thì khi báo cháy, lắp được với trim điện/thủy lực/khí nén và đạt các chứng nhận PCCC quốc tế. Khi lựa chọn cho dự án thực tế, hãy bám tính toán thủy lực và đối chiếu chứng nhận thay vì chỉ so cỡ ống — đó là cách để hệ thống hoạt động đúng vào đúng thời điểm cần.
CẦN TƯ VẤN CẤU HÌNH VAN PCCC CHO DỰ ÁN?
Gửi thông số lưu lượng, áp suất và bản vẽ thiết kế PCCC — đội kỹ thuật MVT sẽ đề xuất cấu hình van deluge và van điều áp Bermad phù hợp. → Gửi yêu cầu tư vấn
Nguồn: Bermad — tài liệu kỹ thuật và hướng dẫn Lắp đặt/Vận hành/Bảo trì (IOM) dòng van chữa cháy 400Y Torrent Deluge Valve và 400E Series; trang Fire Protection Solutions và Deluge Valves của Bermad (bermad.com, catalog.bermad.com). Thông số kích thước, áp suất, Kv/Cv và lưu lượng trích từ bảng Pressure and Flow Settings trong tài liệu IOM 400Y. Bài viết được MVT biên soạn lại phục vụ điều kiện nhà máy tại Việt Nam, không sao chép nguyên văn.
