Kiểm Tra Van Trước Khi Xuất Xưởng: Hydrostatic Test và Fire-Safe Test Theo Chuẩn Velan

Trước khi một chiếc van công nghiệp rời nhà máy để lắp vào đường ống dầu khí, hóa chất hay LNG, nó phải vượt qua hai phép thử nghiệm cốt lõi: hydrostatic test (thử thủy lực) chứng minh van không rò rỉ ở áp suất cao, và fire-safe test (thử chịu lửa) chứng minh van vẫn giữ kín và đóng/mở được sau khi cháy. Hai phép thử này trả lời hai câu hỏi khác nhau — một về độ kín cơ học ở điều kiện bình thường, một về khả năng sống sót trong sự cố cháy — và cả hai đều là điều kiện bắt buộc trong biên bản xuất xưởng (test certificate) của van Velan ABV theo các chuẩn API 598, API 607, API 6FA và ISO 10497.

Hydrostatic Test Là Gì Và Kiểm Tra Điều Gì?

Hydrostatic test (thử thủy lực) dùng nước làm môi chất để gia áp van, nhằm phát hiện bất kỳ điểm rò rỉ nào trên ranh giới chịu áp (pressure boundary). Vì nước gần như không nén được, nó là môi chất an toàn để thử ở áp suất cao — nếu có vết nứt, năng lượng giải phóng nhỏ hơn nhiều so với thử bằng khí. Phép thử này được chuẩn hóa trong API 598 — Valve Inspection and Testing, và chia làm hai phần riêng biệt:

• Shell test (thử thân): gia áp toàn bộ khoang thân van khi van ở vị trí mở một phần, để kiểm tra thân, nắp, mối ghép bích và đệm làm kín thân. Với van thép, áp suất thử thân theo API 598 thường ở mức khoảng 1,5 lần áp suất danh định tại nhiệt độ phòng. Tiêu chí: không được có rò rỉ nhìn thấy qua thành chịu áp.
• Seat test (thử mặt kín): đóng van rồi gia áp một phía để kiểm tra độ kín của bộ ghế làm kín. Với van hai chiều, phép thử được thực hiện từ cả hai hướng dòng chảy.

Thời gian giữ áp tăng theo cỡ van: theo bảng API 598 cho thép đúc, van từ 2″ trở xuống giữ khoảng 15 giây, van 2½”–6″ giữ khoảng 1 phút, van 8″–12″ khoảng 2 phút, và van từ 14″ trở lên khoảng 5 phút. Một lưu ý vận hành quan trọng: trước khi thử thủy lực, van phải được nạp đầy nước và xả hết bọt khí — nếu còn túi khí, kết quả phát hiện rò rỉ sẽ sai lệch.

Fire-Safe Test Là Gì Và Tại Sao Nhà Máy Cần Quan Tâm?

Fire-safe test mô phỏng tình huống đám cháy bao trùm van. Triết lý đứng sau con số 30 phút rất thực tế: trong chiến lược chữa cháy công nghiệp, nếu đám cháy không được dập trong vòng nửa giờ thì sẽ chuyển sang phương án rút lui và cô lập khu vực — do đó van phải còn chặn được dòng môi chất dễ cháy trong khoảng thời gian đó để không “đổ thêm dầu vào lửa”.

Khi van soft-seated (ghế mềm bằng vật liệu phi kim như PTFE) cháy, phần ghế mềm sẽ bị phá hủy. Một van fire-safe được thiết kế để vẫn giữ độ kín nhờ ghế dự phòng bằng kim loại (secondary metal seat) tiếp xúc với bi khi ghế mềm tan chảy. Quy trình thử điển hình:

• Đặt van dưới áp suất khoảng 75% áp suất làm việc tối đa.
• Nung trong ngọn lửa 750–1000°C (mức tham chiếu phổ biến ≈760°C tức 1400°F) trong 30 phút; nhiệt độ giám sát bằng cặp nhiệt điện đặt cách van 25mm.
• Đo rò rỉ qua ghế (through-seat) và rò rỉ ra ngoài (external) trong khi cháy.
• Làm nguội (API 607 yêu cầu ~5 phút, API 6FA yêu cầu ~10 phút) rồi kiểm tra lại độ kín.
• Van phải thực hiện được ít nhất một chu kỳ đóng/mở hoàn toàn sau khi cháy.

Với nhà máy lọc hóa dầu, kho LPG, hay tuyến ống khí tại Việt Nam, đây không phải thủ tục hình thức: một van không fire-safe có thể mất khả năng chặn dòng ngay khi ghế mềm cháy, biến một sự cố nhỏ thành thảm họa lan rộng.

So Sánh Hydrostatic Test, API 607 Và API 6FA

Ba khái niệm thường bị gộp chung nhưng phục vụ ba mục đích khác nhau. Bảng dưới đây giúp kỹ sư mua hàng và QA/QC phân biệt khi đọc test certificate:

Tiêu chí	Hydrostatic Test (API 598)	Fire-Safe API 607	Fire-Safe API 6FA
Mục đích	Độ kín thân & ghế ở điều kiện thường	Chịu lửa cho van 1/4 vòng, ghế mềm	Chịu lửa cho van đường ống API 6D/6A
Môi chất / điều kiện	Nước, áp suất cao	Lửa ≈760°C, 30 phút	Lửa ≈760°C, 30 phút
Áp suất khi thử	~1,5× danh định (thân)	~75% áp suất làm việc	Giữ áp trong suốt phép thử
Loại van áp dụng	Mọi loại van	Van bi, bướm, nút ghế mềm	Van bi, cổng, nút đường ống; cả ghế kim loại
Đo rò rỉ	Không rò nhìn thấy	Trong & ngoài	Trong, ngoài & qua ghế
Làm nguội	—	~5 phút	~10 phút

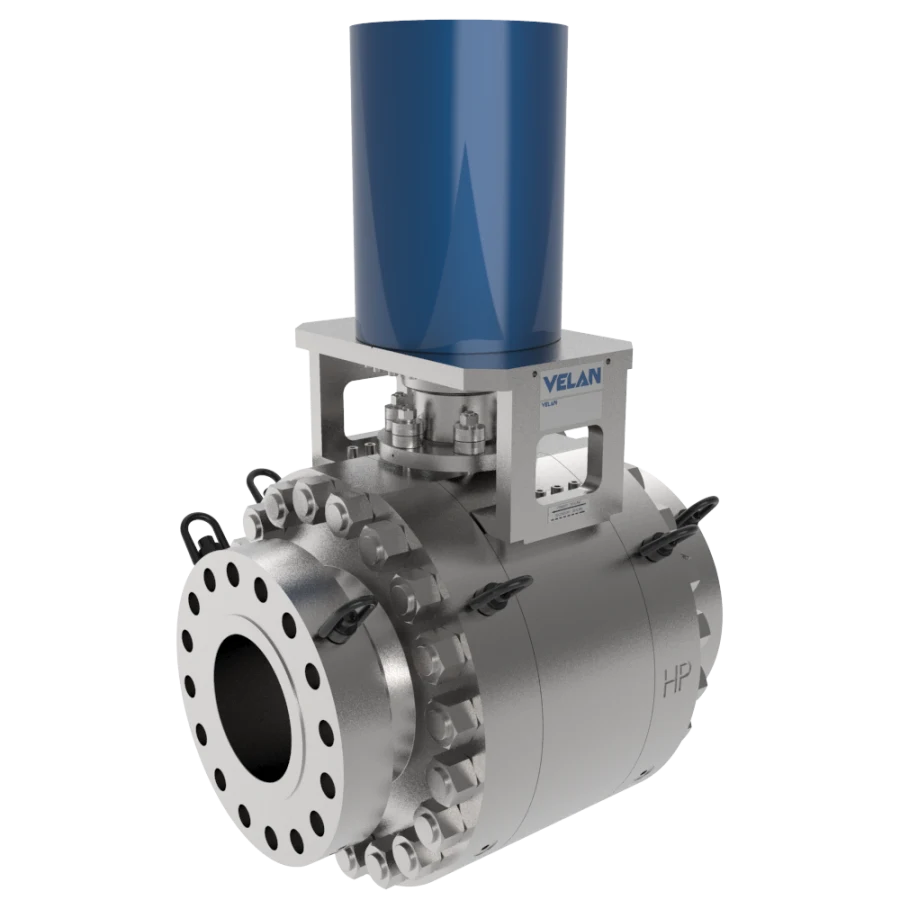

Tóm lại: hydrostatic test chứng minh van kín ở điều kiện bình thường; API 607 áp dụng cho van 1/4 vòng có ghế phi kim; còn API 6FA dành cho van đường ống thiết kế theo API 6D/6A, bao gồm cả van ghế kim loại và yêu cầu giám sát thêm rò rỉ qua ghế. Một van có thể đồng thời mang cả ba chứng nhận, như dòng van bi trunnion của Velan ABV được liệt kê tại trang sản phẩm Velan.

Quy Trình Kiểm Tra Của Velan ABV

Theo tài liệu của Velan ABV, mỗi van được thử theo quy trình nội bộ tuân thủ đầy đủ các chuẩn áp dụng và yêu cầu của khách hàng. Trước khi tới bước thử áp, van trải qua chuỗi kiểm tra không phá hủy (NDE):

• Định danh vật liệu dương tính (PMI – Positive Material Identification);
• Thẩm thấu chất màu (dye penetrant) và bột từ (magnetic particle);
• Chụp X-quang / tia gamma;
• Siêu âm (ultrasonic);
• Kiểm tra trực quan và kích thước.

Sau NDE, van được thử theo tiêu chí nghiệm thu API 6D/API 6A, bao gồm thử kín ghế bằng khí áp thấp, xác minh mô-men trục thực tế cần để mở van ở chênh áp tối đa, và thử thông lòng (drift test) với van full-bore API 6A. Ngoài ra Velan ABV còn thực hiện các phép thử tùy chọn: thử khí nitơ áp suất cao, thử phát thải khuếch tán theo ISO 15848-1 & 2, thử cực lạnh tới -150°F (-101°C), thử chịu lửa, thử buồng siêu áp cho ứng dụng subsea và thử bùn (slurry). Toàn bộ được vận hành dưới hệ thống quản lý chất lượng chứng nhận ISO 9001 và mô-đun H1 của PED cho dấu CE. Đây là chiều sâu kiểm soát mà MVT luôn rà soát khi tư vấn van cho các dự án, như mô tả trong phần năng lực kỹ thuật của MVT.

Đọc Test Certificate: Kỹ Sư Việt Nam Cần Lưu Ý Gì?

Khi nhận van về công trường, hồ sơ chất lượng quan trọng không kém bản thân chiếc van. Một số điểm cần đối chiếu:

• Khớp loại chứng nhận với ứng dụng: van trên tuyến dễ cháy (LPG, condensate, gas) nên có chứng nhận fire-safe (API 607 và/hoặc API 6FA, ISO 10497). Van ghế mềm trong dịch vụ chỉ cần độ kín cao có thể chỉ cần API 598.
• Đối chiếu mức rò rỉ (leakage rate): tài liệu Velan ABV ghi rõ ghế mềm đạt rate A (kín tối đa) còn ghế kim loại đạt rate D — cần khớp với yêu cầu của dự án.
• Dải nhiệt độ: với dịch vụ lạnh sâu, kiểm tra van có dải -150 đến 842°F (-101 đến 450°C) và đã qua thử cực lạnh hay chưa.
• Truy xuất nguồn gốc: số heat, kết quả PMI và biên bản thử áp phải có chữ ký kiểm định.

Với van forged steel cỡ nhỏ trong dịch vụ dầu khí, các nguyên tắc đọc hồ sơ tương tự cũng áp dụng — tham khảo thêm bài van forged steel API 602 Velan cho dầu khí để nắm chuẩn thiết kế đi kèm.

Câu Hỏi Thường Gặp (FAQ)

Hydrostatic test và fire-safe test khác nhau thế nào?

Hydrostatic test dùng nước gia áp van để kiểm tra độ kín thân và ghế ở điều kiện thường (theo API 598, thân van thường thử ~1,5 lần áp suất danh định). Fire-safe test nung van trong lửa ~760°C suốt 30 phút dưới khoảng 75% áp suất làm việc để kiểm tra van còn giữ kín và đóng/mở được sau khi cháy. Một phép thử về cơ học, một phép thử về an toàn cháy.

Áp suất thử thủy lực thân van là bao nhiêu?

Theo API 598, với van thép, áp suất shell test thường ở mức khoảng 1,5 lần áp suất danh định tại nhiệt độ phòng, và không cho phép rò rỉ nhìn thấy qua thành chịu áp. Seat test được thực hiện ở cùng mức áp và thời gian, từ cả hai hướng dòng với van hai chiều.

API 607 và API 6FA khác nhau ra sao?

API 607 đưa ra tiêu chí thử lửa cho van 1/4 vòng và van có ghế phi kim (van bi, bướm, nút ghế mềm). API 6FA quy định yêu cầu thử lửa cho van theo API 6A và API 6D — gồm cả van ghế kim loại — và đánh giá thêm cả rò rỉ qua ghế cùng thời gian làm nguội dài hơn.

Van Velan có được chứng nhận fire-safe không?

Có. Theo tài liệu Velan ABV, toàn bộ van được thiết kế fire-safe và chứng nhận theo API 6FA/API 607/ISO 10497 và BS6755-2; hãng được cấp phép theo API 6D và API 6A, với dải nhiệt độ -150 đến 842°F (-101 đến 450°C).

Tại sao van cần qua thử chịu lửa trước khi lắp đặt?

Vì khi cháy, ghế làm kín bằng vật liệu phi kim có thể bị phá hủy. Thử chịu lửa xác nhận van vẫn chặn được dòng môi chất dễ cháy trong 30 phút nhờ ghế dự phòng kim loại, giúp ngăn sự cố nhỏ lan thành đám cháy lớn — yếu tố sống còn cho kho LPG, nhà máy lọc dầu và tuyến ống khí.

Kết Luận

Hydrostatic test và fire-safe test là hai lớp kiểm chứng độc lập nhưng bổ sung cho nhau: một bảo đảm van kín và chịu được áp suất thiết kế, một bảo đảm van vẫn an toàn khi nhà máy có sự cố cháy. Đối với các tuyến dầu khí, hóa chất và LNG tại Việt Nam, việc đọc đúng test certificate — khớp loại chứng nhận, mức rò rỉ và dải nhiệt độ với ứng dụng thực tế — là cách thiết thực để tránh rủi ro vận hành. Van Velan ABV với chuỗi NDE, thử áp theo API 598/6D/6A và chứng nhận fire-safe API 607/6FA/ISO 10497 thuộc nhóm sản phẩm có hồ sơ kiểm tra đầy đủ cho các dịch vụ khắt khe này.

Nguồn: Velan ABV — “Delivering value through performance” (ABV-FLB-03-17, Velan Inc., velan.com), mục Inspection and tests & thông số sản phẩm; tham chiếu chuẩn API 598 (Valve Inspection and Testing), API 607, API 6FA, ISO 10497 và BS6755-2.
