Tóm tắt nhanh: Van dầu khí bắt buộc tuân thủ NACE MR0175/ISO 15156 khi áp suất riêng phần H₂S đạt 0,05 psi (0,0034 bar) ở áp suất vận hành tối đa, ví dụ 500 ppm H₂S ở 100 bar. Tiêu chuẩn này không chỉ là “độ cứng < 22 HRC" mà kiểm soát đồng bộ: vật liệu NACE (A105N, A182 F22 NACE, F51/F55 duplex, Inconel 625/825), độ cứng < 22 HRC ở mọi vị trí kể cả HAZ, PWHT có biểu đồ nhiệt, test SSC theo TM0177 và HIC theo TM0284. Phải áp dụng NACE cho cả van, bu-lông (B7M), mặt bích và đường ống — như 38 van VELAN Securaseal Class 1500/900 MVT cấp cho mỏ Hải Thạch.
Năm 2021, một giàn khai thác ngoài khơi Cửu Long phải shutdown 4 tháng vì một con ball valve DN 50 trên separator outlet bị sulfide stress cracking (SSC). Crack lan ngang body, leak gas H₂S 1.2 mol%. Sửa chữa offshore: $2.8M. Production loss: $48M.
Root cause analysis: van này được spec với material ASTM A105 — không phải NACE MR0175 compliant. Hardness sau weld không kiểm tra. Welding qualification dùng E7018 standard, không xét carbide migration trong HAZ. 4 năm operation, slow crack growth, và pop.
Bài này giải thích NACE MR0175 là gì, threshold H₂S để áp dụng, và 5 yêu cầu critical mà 70% MR vẫn miss.
⚡ Trả lời nhanh
Khi áp suất riêng phần H₂S ≥ 0.05 psi (0.0034 bar) ở áp suất vận hành, van dầu khí bắt buộc tuân thủ NACE MR0175/ISO 15156. Không chỉ là "độ cứng < 22 HRC" — phải kiểm soát: vật liệu NACE (A105N, A182 F22 NACE, F51 duplex…), độ cứng < 22 HRC ở MỌI vị trí kể cả HAZ, PWHT có biểu đồ nhiệt, test SSC (TM0177) + HIC (TM0284), và NACE đồng bộ cả bu-lông lẫn đường ống.
NACE MR0175 Là Gì?
NACE MR0175 (giờ đã hợp nhất với ISO 15156) là tiêu chuẩn quốc tế cho vật liệu chống sulfide stress cracking trong dịch vụ chứa H₂S.
Tiêu chuẩn này không chỉ là "hardness < 22 HRC". Nó cover:
- Material limitations: chemistry, mechanical properties, heat treatment
- Hardness limits: base metal, weld metal, HAZ (heat-affected zone)
- Welding procedures: PWHT (post-weld heat treatment) requirement
- Cold work limits: max strain trước khi material vô hiệu hoá
- Testing: cách quality control (hardness test mọi position, including HAZ)
Phiên bản hiện hành: NACE MR0175/ISO 15156:2020 (3 parts).
Khi Nào Phải Áp Dụng?
Threshold: H₂S partial pressure ≥ 0.05 psi (0.0034 bar) ở pressure operating của hệ thống.
Cách tính:
H₂S partial pressure = Total system pressure × H₂S mole fraction
Ví dụ:
- Gas có 50 ppm H₂S (0.005%), pressure 100 bar → partial pressure = 100 × 0.00005 = 0.005 bar → KHÔNG cần NACE
- Gas có 100 ppm H₂S, pressure 100 bar → partial pressure = 0.01 bar → KHÔNG cần NACE
- Gas có 100 ppm H₂S, pressure 350 bar → partial pressure = 0.035 bar → vẫn dưới threshold
- Gas có 500 ppm H₂S, pressure 100 bar → partial pressure = 0.05 bar → ÁP DỤNG NACE
- Gas có 1% H₂S, pressure 50 bar → partial pressure = 0.5 bar → BẮT BUỘC
Trong project oil & gas Việt Nam, đa số mỏ là sweet (H₂S < 100 ppm) — Bạch Hổ, Sư Tử Đen, Đại Hùng. Nhưng Đại Nguyệt, Hải Thạch (BT, KH) có sour gas. Ca Voi Xanh (PV Gas) có CO₂ + traces H₂S. Lô B có sour gas đáng kể. Hơn 50% project pipeline mới đều có ít nhất một line cần NACE.
5 Yêu Cầu Critical Mà MR Hay Miss
1. Material Selection — Không Phải Mọi A105 Đều Pass
ASTM A105 phổ thông không phải NACE-compliant. Phải spec A105N (normalized) với:
- Carbon ≤ 0.23%
- Manganese ≤ 1.35%
- Phosphorus ≤ 0.025%
- Sulfur ≤ 0.025%
- Hardness max 187 HBW (≈ 22 HRC)
Hoặc các grade khác:
- A350 LF2 N (low temp service + NACE)
- F22 NACE (1.25Cr-0.5Mo, cho HP/HT sour)
- F51 / F55 (duplex stainless, cho corrosive + sour)
- Inconel 625, 825 (severe sour, deep wells)
2. Hardness Test Mọi Position (Không Chỉ Base Metal)
NACE MR0175 yêu cầu test hardness ở:
- Base metal (rare problem)
- Weld metal (after PWHT)
- HAZ — Heat Affected Zone (highest risk vì transition zone)
- Cold-worked areas (e.g. machined seat groove)
Threshold: < 22 HRC (250 HV) cho carbon/low alloy steel.
Sai lầm phổ biến: chỉ test base metal, không test HAZ. HAZ thường có hardness 250-300 HV nếu PWHT không proper → crack initiation point.
3. PWHT — Post-Weld Heat Treatment
Phải có PWHT sau mọi welding (cả body weld + nozzle weld + stem weld).
Spec:
- Temperature: 593°C-635°C (carbon steel), 690-720°C (Cr-Mo)
- Hold time: 1 hour per 25mm thickness
- Heating rate: max 220°C/h
- Cooling: max 220°C/h to 425°C, then free cooling
Documentation: heating chart từ thermocouple in furnace. Engineer phải sign chart trước shipment.
4. SSC + HIC Test Requirement
Cho material có nguy cơ cao, NACE TM0177 và TM0284 tests:
- NACE TM0177 Method A: 720h immersion in solution A (H₂S saturated brine 25°C), tensile load 80% SMYS. Không được crack.
- NACE TM0284 HIC Test: hydrogen-induced cracking test cho plate material. CSR (Crack Sensitivity Ratio), CLR (Crack Length Ratio), CTR (Crack Thickness Ratio) measured.
Test này đắt ($2,000-5,000 per sample) và mất 30 ngày. Phải request từ đầu, không thể add sau khi van đã rolled.
5. Documentation Package
Cho NACE compliance, mỗi van xuất xưởng phải có:
- MTR (Material Test Report) cho body, bonnet, stem, disc, ball, seat
- Chemical analysis mỗi heat
- Mechanical test: tensile, yield, elongation, impact (Charpy at -29°C cho cold service)
- Hardness test report ở mọi position
- PWHT chart with thermocouple traces
- NDT report: 100% RT or UT body weld
- NACE compliance statement signed by Quality Manager
- EN 10204 3.2 certificate
Document package thường 80-150 pages per valve. Engineer của EPC contractor phải verify từng page.
VELAN và NACE Service
VELAN làm sour service valve từ 1965. Specifications hỗ trợ:
| Series | Application | Class | Special features |
|---|---|---|---|

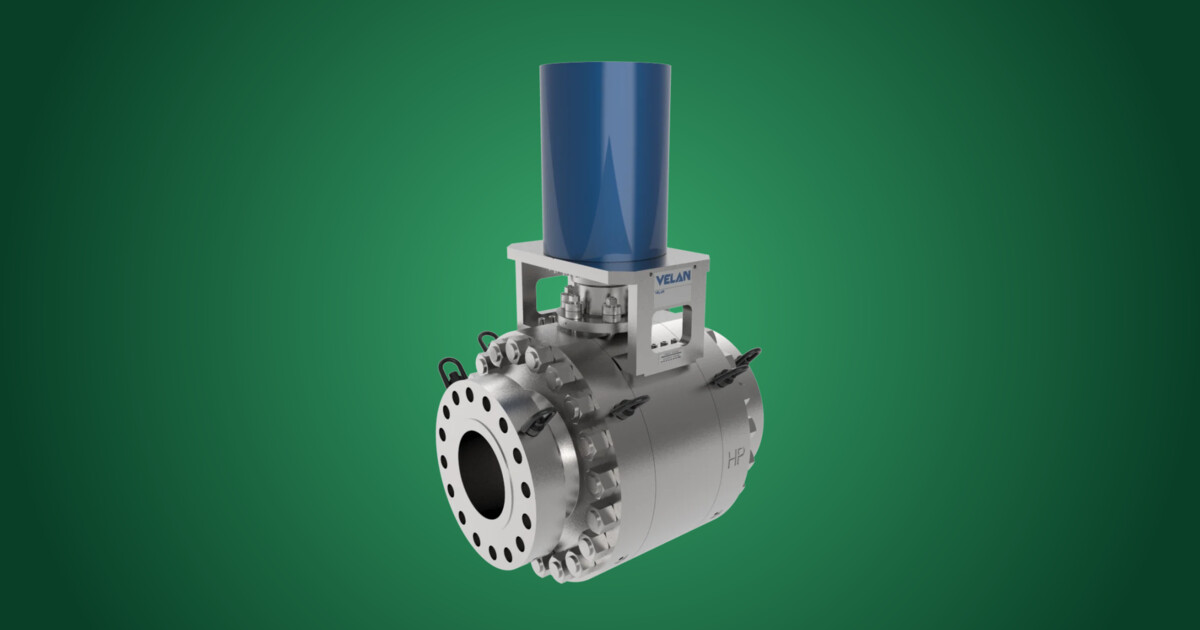

| Securaseal | Pipeline / wellhead | 150-2500 | API 6D + NACE MR0175 |
| Memoryseal | LACT, separator | 150-1500 | Trunnion ball + DBB |
| Cryogenic | LNG sour (rare) | 150-900 | Extended bonnet + NACE |
| F22 Pressure Seal | HP/HT sour | 1500-4500 | Power plant + petrochem |
Authorization scope: VELAN có authorization MVT cấp NACE-compliant valve cho mọi project oil & gas tại Việt Nam.
Case Study: Hải Thạch Field Development
Hải Thạch field (PVEP-VSP) phát triển 2018-2020. H₂S in gas: 0.5-1.2 mol%. Pressure: 280 bar at wellhead.
Partial pressure H₂S = 280 × 0.012 = 3.36 bar — 66× threshold NACE. Mỗi van phải NACE compliant.
MVT cấp 38 cái VELAN Securaseal ball valve Class 1500 và Class 900 NACE MR0175. Material: F51 duplex stainless body, Inconel 625 seat. Documentation package: 5,400 trang (38 cái × ~140 trang).
Operational từ 2021. Zero failure. Zero crack detected qua inspection campaigns.
Cách Spec Đúng NACE Trong MR
Template MR cho sour service:
Item: Wellhead Master Valve
Type: API 6A / 6D Ball Valve, NACE MR0175 compliant
Size: DN 150 (6")
Pressure Class: API 6A 5000 psi (Class 900)
Material:
- Body: ASTM A182 F22 NACE (PWHT, 22 HRC max)
- Ball: A182 F22 + Stellite 6 hardfacing
- Seat: PEEK insert + Inconel 625 backing
- Stem: API 6A trim 5 (Inconel 625)
- Bolting: A193 B7M NACE
Service: Sour gas, H₂S partial pressure up to 4.5 bar
NACE Tests required:
- TM0177 Method A on body material
- TM0284 HIC on plate samples
- Hardness mapping: base, weld, HAZ
Documentation:
- EN 10204 3.2 MTR
- PWHT chart with thermocouple traces
- NACE compliance statement signed by QM
Lead time: <24 weeks (ex-works) including all NACE tests
3 Sai Lầm Đắt Tiền
Sai lầm #1: Spec "NACE MR0175 compliant" nhưng không request TM0177/TM0284 test reports. Hãng có thể ship valve với material claim compliant nhưng không có proof. Bug bites 4-7 năm sau khi crack initiate.
Sai lầm #2: Chỉ NACE valve, không NACE bolting. Bu-lông A193 B7 standard không NACE — sẽ crack trước khi van crack. Phải spec B7M (modified, < 22 HRC).
Sai lầm #3: Spec NACE valve, mua xong cho gắn vào pipeline carbon steel không NACE. Pipe sẽ crack trước. Phải systematic — entire piping class NACE-compliant.
Tóm Tắt — Checklist Cho Procurement
Trước khi RFQ, verify:
- H₂S partial pressure tính ở operating pressure tối đa
- Threshold 0.05 psi (0.0034 bar) → ÁP DỤNG NACE
- Material spec đúng NACE-compliant grade (A105N, A182 F22 NACE, F51, etc.)
- Hardness limit < 22 HRC, test mọi position
- PWHT required, heating chart requested
- SSC test (TM0177) + HIC test (TM0284) requested
- EN 10204 3.2 documentation
- Bolting + flange + pipe spool ALL NACE-compliant
- Authorization letter from manufacturer
Câu Hỏi Thường Gặp (FAQ)
NACE MR0175 là gì?
Là tiêu chuẩn quốc tế (đã hợp nhất với ISO 15156) về vật liệu chống nứt do ứng suất sulfide (SSC) trong dịch vụ chứa H₂S. Nó kiểm soát vật liệu, giới hạn độ cứng, quy trình hàn/PWHT, giới hạn cold work và cách kiểm tra chất lượng.
Khi nào phải áp dụng NACE MR0175?
Khi áp suất riêng phần H₂S ≥ 0.05 psi (0.0034 bar), tính bằng tổng áp hệ thống × phần mol H₂S tại áp suất vận hành tối đa. Ví dụ 500 ppm H₂S ở 100 bar = 0.05 bar → bắt buộc NACE.
Vật liệu nào đạt NACE cho sour service?
A105N (normalized, ≤187 HBW), A350 LF2 N, A182 F22 NACE (Cr-Mo cho HP/HT), F51/F55 duplex cho ăn mòn + sour, và Inconel 625/825 cho sour nặng/giếng sâu. A105 phổ thông KHÔNG đạt NACE.
Vì sao phải test độ cứng ở HAZ, không chỉ base metal?
Vùng ảnh hưởng nhiệt (HAZ) là điểm rủi ro cao nhất: nếu PWHT không đạt, HAZ có độ cứng 250–300 HV và trở thành điểm khởi đầu nứt. NACE yêu cầu test độ cứng < 22 HRC ở base metal, weld metal, HAZ và vùng cold-worked.
Bu-lông có cần NACE không?
Có. Bu-lông A193 B7 tiêu chuẩn sẽ nứt trước cả van. Phải dùng B7M (độ cứng < 22 HRC). NACE phải đồng bộ toàn hệ — van, bu-lông, mặt bích và ống đều phải tuân thủ.
Kết Luận
Sour service spec là detail-heavy work. Mỗi miss có thể leak sau 5-10 năm vận hành — không immediately visible, không catchable bởi commissioning hydro test. Engineering hours upfront tiết kiệm hàng triệu USD downstream.
MVT cấp VELAN NACE-compliant cho 12+ project oil & gas tại Việt Nam suốt 8 năm qua. Application engineering review free 48h cho mọi MR có sour service component.
