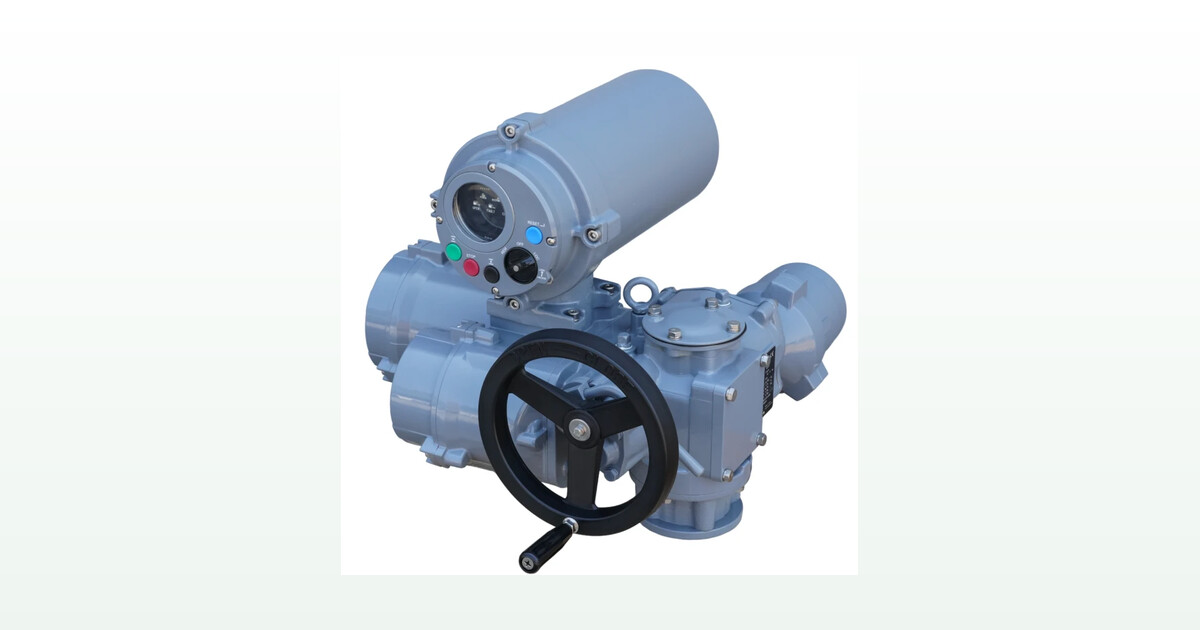

Hiệu Chỉnh & Cài Đặt Bộ Truyền Động Điện Cho Van: Hướng Dẫn Theo Actuator ENERTORK

Hiệu chỉnh cài đặt actuator điện đúng cách là bước quyết định để van đóng/mở hết hành trình, dừng đúng vị trí và bảo vệ thân van khỏi quá mô-men. Với bộ truyền động điện ENERTORK dòng TM/TMi, công việc này gồm bốn nhóm thiết lập: công tắc hành trình (limit switch) cho điểm dừng đóng/mở, công tắc mô-men (torque switch) cho ngưỡng lực, bộ chỉ thị vị trí (gate positioner) và tín hiệu phản hồi 4-20mA. Bài viết tổng hợp quy trình và lưu ý thực tế cho kỹ thuật nhà máy tại Việt Nam, dựa trên cấu trúc actuator ENERTORK TM/TMi.

Vì Sao Phải Hiệu Chỉnh Actuator Trước Khi Đưa Vào Vận Hành

Một actuator điện xuất xưởng đã được cài mô-men sơ bộ, nhưng hành trình van (số vòng quay với van multi-turn, hoặc góc 90° với van quay phần tư) phụ thuộc trực tiếp vào loại van và kích cỡ lắp tại hiện trường. Nếu công tắc hành trình hay công tắc mô-men sai, hậu quả có thể là van không đóng kín gây rò rỉ, van bị ép quá mức làm hỏng đệm kín và ti van, hoặc động cơ chạy quá tải dẫn đến cháy cuộn. Cụm điều khiển ENERTORK TM/TMi tích hợp sẵn các cơ chế bảo vệ — thermostat trong động cơ phát hiện nhiệt độ chống cháy cuộn, chức năng tự giữ mô-men (torque self-maintenance) ngăn hiện tượng chattering — nhưng các cơ chế này chỉ phát huy khi điểm đặt được hiệu chỉnh đúng.

Với nhà máy tại Việt Nam — môi trường nóng ẩm, nhiều bụi, đôi khi ngập nước theo mùa — việc hiệu chỉnh đúng còn liên quan tới độ kín. Dòng TM/TMi đạt IP-68 ở độ sâu 8m trong 72 giờ và dùng kết cấu công tắc không xuyên (non-penetrating switch) để loại trừ khả năng nước mưa thấm vào, nên thao tác cài đặt phải đảm bảo đóng nắp đúng đệm V-ring và O-ring sau khi xong.

Chuẩn Bị: Vận Hành Tay Và Gài Tay Quay

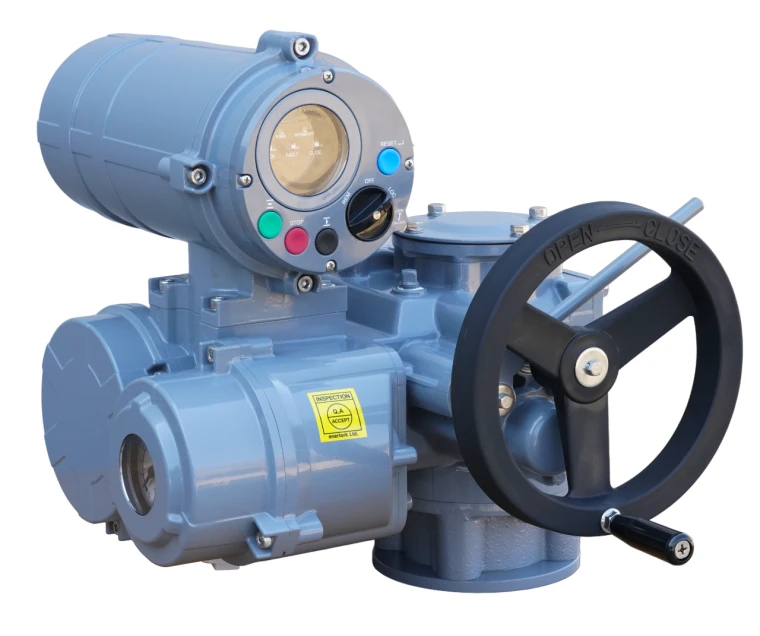

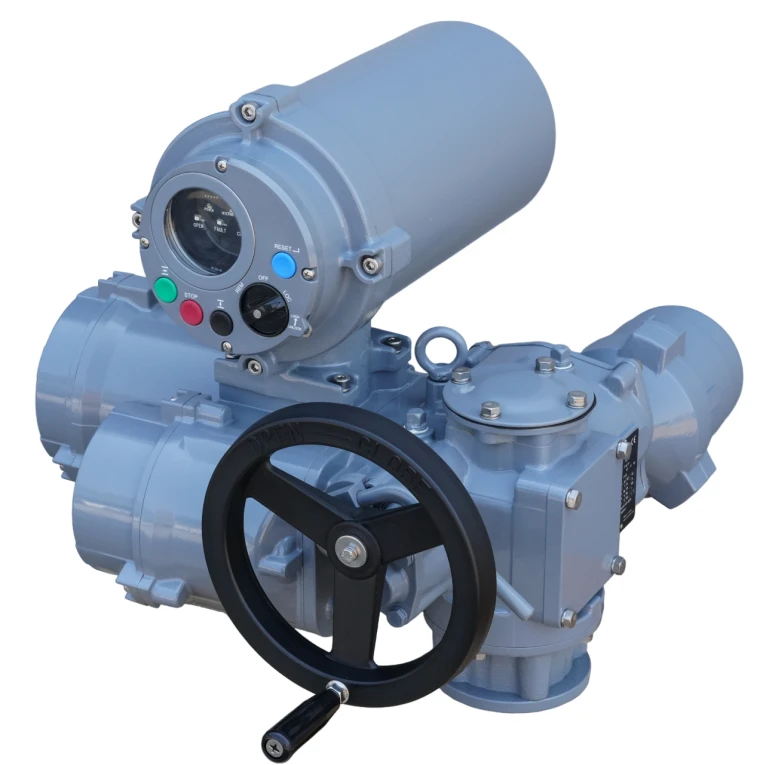

Trước khi cài điểm dừng, kỹ thuật viên cần đưa van về các vị trí giới hạn bằng tay quay. ENERTORK bố trí tay quay (handwheel) ở bên hông actuator để thuận tiện thao tác, kèm cần chuyển manual cho phép chuyển động cơ từ chế độ điện sang tay ngay cả khi đang quay. Cơ chế tiêu chuẩn là kiểu tự hồi (automatic return): khi cấp điện trở lại, actuator tự động về chế độ điện, tránh tình trạng vận hành điện trong khi tay quay vẫn gài.

• Bước 1: Gạt cần chuyển sang chế độ tay, xoay handwheel đưa van về vị trí đóng hoàn toàn theo chỉ thị của bộ positioner và lực cữ cơ khí của van.
• Bước 2: Tiếp tục đưa van về vị trí mở hoàn toàn, đếm số vòng (với multi-turn) hoặc xác định cữ chặn 90° (với quarter-turn) để biết tổng hành trình.
• Bước 3: Để van ở vị trí cần đặt điểm dừng đầu tiên rồi mới mở nắp cụm switch để cài (với bản cơ khí TMi), hoặc vào menu cài đặt với bản Smart.

Cài Đặt Công Tắc Hành Trình Và Công Tắc Mô-men

Đây là phần lõi của việc hiệu chỉnh cài đặt actuator điện. Cụm switch unit của ENERTORK TM/TMi gồm ba thành phần: công tắc hành trình vị trí, công tắc mô-men và bộ chỉ thị vị trí van (gate positioner).

Công tắc hành trình (limit switch)

Công tắc hành trình dùng cơ cấu bánh răng đếm (counter gear) để bảo đảm độ chính xác và tin cậy ở bất kỳ vị trí đặt nào, và có thể cài bằng một chiếc tua-vít. Tiếp điểm tiêu chuẩn cho cả hướng đóng và mở là loại 1a1b, định mức 250VAC/10A. Khi cần giám sát nhiều điểm trung gian, có thể mở rộng tiếp điểm hành trình lên tới 16 tiếp điểm (4 hàng). Thao tác: đưa van về điểm đóng (hoặc mở) bằng tay quay, sau đó chỉnh cam/bánh răng đếm để công tắc tác động đúng tại vị trí đó.

Công tắc mô-men (torque switch)

Công tắc mô-men tự động ngắt động cơ khi lực tác dụng lên trục actuator vượt giá trị đặt, bảo vệ van và bộ truyền động. Điểm đặt được đo và cài chính xác ngay khi xuất xưởng, ở hiện trường chỉ cần tinh chỉnh đơn giản bằng núm xoay (dial). Tiếp điểm mô-men cũng là 1a1b, 250VAC/10A cho mỗi hướng. Lưu ý quan trọng: khi cấu hình điều khiển tỉ lệ (modulating), nhà sản xuất khuyến nghị chỉ áp dụng 50% mô-men cực đại của model để tránh quá nhiệt do đóng cắt liên tục.

Hạng mục cài đặt	Cơ cấu hiệu chỉnh	Thông số liên quan (TM/TMi)
Công tắc hành trình đóng/mở	Bánh răng đếm, chỉnh bằng tua-vít	1a1b x 1 mỗi hướng, 250VAC/10A; mở rộng tới 16 tiếp điểm
Công tắc mô-men đóng/mở	Núm xoay (dial), cài sẵn tại nhà máy	1a1b x 1 mỗi hướng; modulating dùng 50% mô-men max
Bộ chỉ thị vị trí (gate positioner)	Cơ khí, chỉ thị % liên tục	Hiển thị độ mở van theo phần trăm
Transmitter / chiết áp phản hồi	Hiệu chuẩn theo hai đầu hành trình	Potentiometer 1kΩ; transmitter DC 4-20mA

Hiệu Chuẩn Bộ Chỉ Thị Vị Trí Và Tín Hiệu 4-20mA

Sau khi cài xong hai đầu hành trình, cần hiệu chuẩn phản hồi vị trí để hệ điều khiển (PLC/DCS) đọc đúng độ mở van. Bộ chỉ thị vị trí cơ khí của ENERTORK hiển thị độ mở theo phần trăm liên tục với góc nhìn rộng. Đối với tín hiệu điện, dòng TM/TMi dùng chiết áp 1kΩ và bộ phát vị trí (position transmitter) tín hiệu DC 4-20mA; cấu hình điều khiển tỉ lệ nhận và phát đều ở dạng DC 4-20mA.

Một tiện ích đáng giá khi hiệu chỉnh là cơ cấu trượt của chiết áp (potentiometer slip device) trên bản TM Smart, giúp việc căn chỉnh hai đầu 4mA (đóng) và 20mA (mở) trở nên đơn giản hơn. Nguyên tắc hiệu chuẩn: đặt van ở vị trí đóng, chỉnh điểm 4mA; đưa van về vị trí mở, chỉnh điểm 20mA; kiểm tra lại tuyến tính ở các vị trí trung gian. Bản TM Smart/TQ Smart còn có màn hình LCD lớn và chức năng ghi nhật ký (data logging) lưu thời gian vận hành, số lần đóng/mở, dữ liệu mô-men và hành trình — hữu ích cho việc theo dõi tình trạng và lập kế hoạch bảo trì.

Cài Đặt Không Xuyên (Non-Intrusive) Trên Bản Smart

Với các bản TM Smart và TQ Smart, ENERTORK áp dụng phương pháp cài đặt không xuyên — toàn bộ thông số được thiết lập qua bộ điều khiển điện tử và bàn phím/màn hình mà không cần mở nắp khoang đấu nối. Điều này giảm rủi ro nước và bụi xâm nhập trong quá trình hiệu chỉnh tại hiện trường, đặc biệt phù hợp với nhà máy xử lý nước, cấp thoát nước, nhiệt điện và hóa dầu nơi điều kiện môi trường khắc nghiệt. Panel điều khiển tích hợp gồm nút nhấn Open/Stop/Close/Reset, công tắc chọn Remote/Off/Local, đèn trạng thái, rơ-le giám sát và bảo vệ đảo pha/mất pha — tất cả ở dạng nút không xuyên, giữ độ kín IP-68.

Khi triển khai dự án cần kiểm tra kỹ dải nhiệt độ làm việc: bản cơ bản/LED hoạt động -25°C~+80°C, bản LCD -25°C~+70°C, và có tùy chọn nhiệt độ thấp xuống tới -50°C cho môi trường lạnh. Với khu vực có nguy cơ cháy nổ, ENERTORK có bản chống nổ Ex d IIB T4 và tùy chọn chống cháy lan thử nghiệm theo tiêu chuẩn UL1709.

Bảo Trì Sau Hiệu Chỉnh Và Khi Nào Nên Retrofit

Sau khi đưa actuator vào vận hành, việc kiểm tra định kỳ điểm đặt mô-men, độ chính xác công tắc hành trình và tình trạng đệm kín nắp giúp duy trì độ tin cậy. Khi actuator cũ hỏng bộ điều khiển hoặc thiếu phụ tùng, phương án thay mới hoặc nâng cấp lên bản Smart thường tiết kiệm hơn so với thay cả van — chi tiết tham khảo bài bảo trì và retrofit actuator điện ENERTORK cho van cũ. Đội ngũ kỹ thuật của Minh Việt Tech có thể hỗ trợ khảo sát, chọn model theo dải mô-men và năng lực kỹ thuật và dịch vụ tại hiện trường, cùng dải sản phẩm bộ truyền động điện ENERTORK cho cả van multi-turn và quarter-turn.

Câu Hỏi Thường Gặp (FAQ)

Cài đặt công tắc hành trình actuator ENERTORK có cần dụng cụ chuyên dụng không?

Không. Công tắc hành trình của dòng TM/TMi dùng cơ cấu bánh răng đếm và có thể cài bằng một chiếc tua-vít thông thường. Với bản TM Smart/TQ Smart, việc cài đặt thực hiện qua bàn phím và màn hình LCD theo phương pháp không xuyên, không cần mở nắp khoang đấu nối.

Công tắc mô-men đã được cài tại nhà máy thì còn cần chỉnh ở hiện trường không?

Điểm đặt mô-men được đo và cài chính xác khi xuất xưởng, nên ở hiện trường thường chỉ cần tinh chỉnh nhẹ bằng núm xoay để phù hợp đặc tính van thực tế. Nên kiểm tra lại sau lần đóng/mở đầu tiên để chắc chắn van đóng kín mà không bị ép quá mức.

Actuator ENERTORK có dải mô-men và cấp bảo vệ ra sao?

Dòng TM/TMi multi-turn có dải mô-men trải rộng 15~15.696 Nm, đạt cấp bảo vệ IP-68 (ngâm sâu 8m trong 72 giờ) và có tùy chọn chống nổ Ex d IIB T4. Động cơ dùng cách điện cấp F (tùy chọn cấp H), tích hợp thermostat chống cháy cuộn.

Làm sao hiệu chuẩn tín hiệu phản hồi 4-20mA cho PLC/DCS?

Dòng TM/TMi dùng chiết áp 1kΩ và bộ phát vị trí DC 4-20mA. Hiệu chuẩn bằng cách đặt van ở vị trí đóng để chỉnh điểm 4mA, đưa về vị trí mở để chỉnh điểm 20mA, rồi kiểm tra tuyến tính ở các vị trí trung gian. Bản Smart có cơ cấu trượt chiết áp giúp căn chỉnh thuận tiện hơn.

Cấu hình điều khiển tỉ lệ (modulating) cần lưu ý gì khi cài mô-men?

Khi dùng chế độ điều khiển tỉ lệ, nhà sản xuất khuyến nghị chỉ áp dụng 50% mô-men cực đại của model để tránh quá nhiệt do tần suất đóng cắt cao. Nên dùng cơ cấu đảo chiều động cơ kiểu SSR (solid state relay) cho ứng dụng modulating.

Kết Luận

Hiệu chỉnh cài đặt actuator điện ENERTORK là chuỗi thao tác có trình tự rõ ràng: vận hành tay xác định hành trình, cài công tắc hành trình bằng bánh răng đếm, tinh chỉnh công tắc mô-men, rồi hiệu chuẩn bộ chỉ thị vị trí và tín hiệu 4-20mA. Cấu trúc cụm switch không xuyên, dải mô-men rộng 15~15.696 Nm cùng cấp bảo vệ IP-68 giúp dòng TM/TMi phù hợp với điều kiện nhà máy tại Việt Nam. Cài đặt đúng ngay từ đầu là cách thiết thực để van vận hành ổn định, kéo dài tuổi thọ thiết bị và giảm chi phí sửa chữa về sau.

Nguồn: Catalog ENERTORK TM, TMi Series Multi Turn Electric Actuator (Publication No. CAT-20-003 REV0, 2021.01) và tài liệu hướng dẫn TMi Electric Actuator của ENERTORK Co., Ltd. (www.enertork.com).
