Mồi bơm (priming) và bảo vệ chạy khô (dry-run) là hai khâu quyết định tuổi thọ của phớt cơ khí và bạc đạn trên bơm ly tâm. Bơm ly tâm cần được điền đầy chất lỏng trong buồng cánh trước khi khởi động vì cánh bơm không tự hút được không khí; nếu khởi động khi đường ống còn rỗng, hoặc nếu nguồn chất lỏng cạn trong lúc vận hành, ma sát và nhiệt sinh ra có thể phá hỏng phớt chỉ trong vài phút. Bài viết này tổng hợp cách Sulzer xử lý hai vấn đề trên qua bơm tự mồi AHLSTAR APP-S, bộ ejector mồi tự động và phớt động không cần nước làm kín, để đội bảo trì nhà máy Việt Nam có cơ sở lựa chọn cấu hình phù hợp.
⚡ Trả lời nhanh
Bơm ly tâm chuẩn không tự mồi được, nên phải điền đầy buồng cánh trước khi chạy và phải bảo vệ chống chạy khô khi nguồn cạn. Sulzer cung cấp ba hướng: bơm tự mồi AHLSTAR APP-S tích hợp bơm vòng chất lỏng (priming tới 8 m), bộ ejector mồi tự động bằng khí nén (chỉ tiêu thụ khí lúc mồi, tới 8 m chiều cao mồi, chất lỏng ≤ 90°C), và phớt động không tiếp xúc kèm phớt tĩnh khi dừng để loại bỏ nước làm kín. Theo tài liệu Sulzer, bơm phải được trang bị thiết bị chống quá áp và chống chạy khô; phớt cơ khí cần hệ thống quench đi kèm.
Vì Sao Mồi Bơm Và Chống Chạy Khô Lại Quan Trọng
Bơm ly tâm tạo áp lực bằng cánh quay trong môi trường chất lỏng. Vì không khí có khối lượng riêng thấp hơn nước rất nhiều, cánh bơm gần như không thể tạo chân không đủ lớn để hút cột chất lỏng lên nếu buồng cánh và ống hút còn chứa khí. Đây là lý do bơm ly tâm tiêu chuẩn buộc phải mồi trước khi khởi động, đặc biệt khi bơm lắp cao hơn mặt thoáng nguồn (hút âm).
Hệ quả của việc bỏ qua hai khâu này thường gặp ở nhà máy Việt Nam:
- Phớt cơ khí cháy: mặt phớt mất màng chất lỏng bôi trơn, sinh nhiệt cục bộ và nứt vỡ chỉ trong vài phút chạy khô.
- Bạc đạn và trục quá nhiệt: thiếu chất lỏng tải nhiệt khiến nhiệt độ tăng nhanh, làm hỏng vòng bi và biến dạng trục.
- Khí khóa (air lock): túi khí kẹt trong buồng cánh làm bơm chạy nhưng không lên lưu lượng, dễ bị nhầm là hỏng cơ khí.
Tài liệu vận hành của Sulzer nêu rõ nguyên tắc: bơm phải được bảo vệ bằng thiết bị thích hợp chống quá áp và chống chạy khô; nơi lắp phớt cơ khí thì phải có hệ thống quench (chất lỏng phụ làm mát/làm kín) đi kèm. Đây là cơ sở để thiết kế cụm bơm an toàn ngay từ khâu lắp đặt.

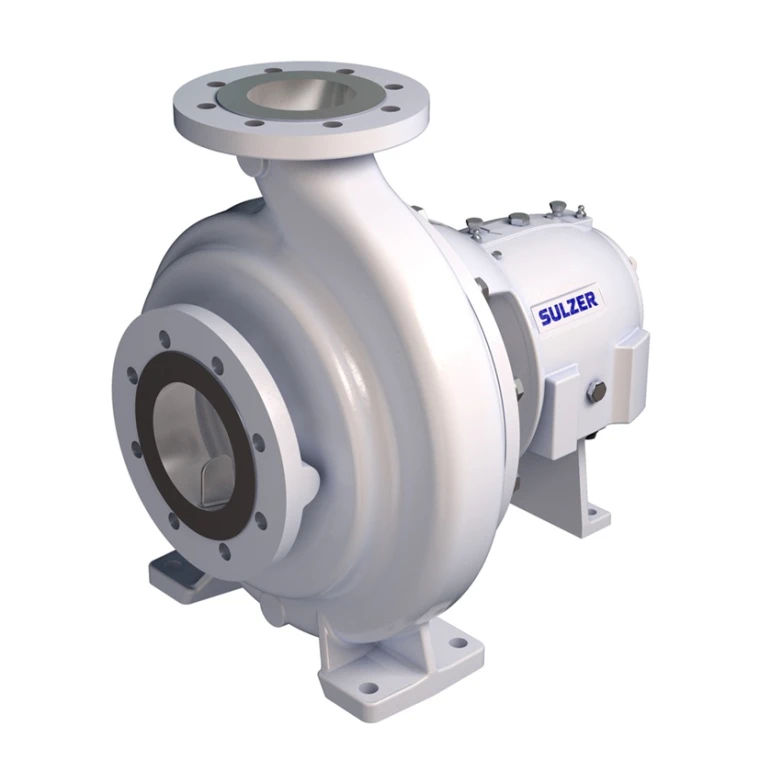

AHLSTAR APP-S: Bơm Tự Mồi Tích Hợp Bơm Vòng Chất Lỏng
Với các vị trí cần lắp bơm cao hơn mặt thoáng nguồn (bể chìm, hố thu nước thải, hầm bơm), Sulzer cung cấp biến thể tự mồi AHLSTAR APP-S. Điểm cốt lõi là một bơm vòng chất lỏng (liquid ring pump) được tích hợp sẵn, giúp duy trì khả năng hút tốt ngay cả ở tốc độ thấp và tự mồi đường ống hút mà không cần thiết bị mồi bên ngoài.
Trong một dự án trạm xử lý nước thải công nghiệp do Sulzer ghi nhận, sáu bơm vít Archimedes vận hành kém ổn định đã được thay bằng bơm tự mồi APP-S. Khả năng tự mồi cho phép đặt cụm bơm phía trên mức chất lỏng ở phía hút, giúp cải tạo trạm bơm thuận lợi mà không phải dừng vận hành. Thông trên hết model trong dự án (APP43-300 S) được Sulzer công bố:
- Lưu lượng: 700 m³/h
- Cột áp: 7,4 m
- Tốc độ: 900 vòng/phút; công suất động cơ 30 kW
- Hiệu suất bơm: 75,7%; hàm lượng bùn tối đa 5%
- Cánh bơm hở chuyên dụng, đường kính 360 mm
So với bơm vít cũ, giải pháp này gọn hơn và chuyển bùn hoạt tính êm, loại bỏ hiện tượng bắn tóe của kết cấu hở trước đó. Đây là lựa chọn đáng cân nhắc cho các trạm bơm hố thu, bể gom có mức nước dao động.
Bộ Ejector Mồi Tự Động: Giải Pháp Cho Bơm Hút Âm
Với bơm ly tâm tiêu chuẩn đặt trên cao, Sulzer cung cấp bộ ejector mồi dùng khí nén để mồi tự động. Cơ chế: ejector hút không khí ra khỏi buồng bơm và ống hút bằng dòng khí nén, đến khi chất lỏng dâng đầy thì một van phao tiết lưu (float throttle) đóng lại, ngăn ejector bị nghẽn và ngăn không khí chảy ngược vào bơm. Toàn bộ quá trình mồi diễn ra tự động, phù hợp cả lắp mới lẫn cải tạo cụm bơm hiện hữu.
Một ưu điểm thực dụng cho chi phí năng lượng: khí nén chỉ được dùng trong giai đoạn mồi, còn trong suốt quá trình bơm bình thường ejector không tiêu thụ năng lượng. Hai cỡ tiêu chuẩn được Sulzer công bố như sau:
| Thông số | Cỡ S | Cỡ L |
|---|---|---|
| Áp khí nén đầu vào | 4–6 bar | 4–6 bar |
| Tiêu thụ khí (tại 6 bar) | 330 Nl/phút | 860 Nl/phút |
| Lưu lượng phục vụ | tới 4,4 l/s (70 USgpm) | tới 8 l/s (127 USgpm) |
| Chiều cao mồi tối đa | 8 m | 7 m |
| Nhiệt độ chất lỏng | tới 90°C | tới 90°C |
Ejector phù hợp với chất lỏng sạch và hơi bẩn, bùn xơ sợi, chất lỏng chứa hạt rắn và nước thải lẫn tạp chất, xơ. Với các hố thu nước thải có rác xơ ở nhà máy giấy, dệt nhuộm hay thực phẩm, đây là giải pháp mồi đáng tham khảo. Nếu chưa rõ cụm bơm hiện tại của bạn nên dùng bơm tự mồi hay ejector, đội kỹ thuật MVT có thể đánh giá theo cao độ lắp đặt và loại chất lỏng — xem thêm năng lực kỹ thuật và dịch vụ của MVT.
Phớt Động Không Tiếp Xúc: Giảm Rủi Ro Chạy Khô Cho Phớt
Một hướng tiếp cận khác của AHLSTAR là phớt động không tiếp xúc (dynamic seal), loại bỏ mài mòn cơ học, rò rỉ và nhu cầu nước làm kín. Khi bơm chạy, một đĩa đẩy (expeller) đẩy chất lỏng ngược về thân vỏ, giữ buồng làm kín khô. Khi bơm dừng, chất lỏng chảy trở lại tạo phớt tĩnh đàn hồi để chống rò rỉ trong giai đoạn ngừng.
Theo Sulzer, các lỗ cân bằng (balancing holes) trên thiết kế này giúp loại bỏ tình trạng chạy khô của một phớt cơ khí đơn cũng như khả năng hút khí qua phớt động. Phớt động được thiết kế cho bột giấy nồng độ tới 8% và phù hợp với nhiều chất lỏng khó có hàm lượng rắn cao, kể cả bùn. Việc không cần nước làm kín ngoài là điểm cộng đáng kể về chi phí vận hành cho nhà máy tại Việt Nam, nơi nước làm kín và phụ phí xử lý nước thải đều là khoản tốn kém.
Cấu Hình Bảo Vệ Chạy Khô Nên Có Tại Nhà Máy
Việc chọn đúng kiểu mồi và phớt chỉ là một nửa bài toán; nửa còn lại là lớp bảo vệ điều khiển để bơm không bao giờ chạy khô ngoài ý muốn. Một số biện pháp thực dụng:
- Cảm biến mức thấp: đầu dò mức ở bể hút phát tín hiệu dừng bơm trước khi nguồn cạn.
- Giám sát công suất/dòng điện: dòng tải tụt bất thường thường báo hiệu khí khóa hoặc mất tải do chạy khô.
- Hệ thống quench cho phớt cơ khí: theo khuyến cáo Sulzer, duy trì màng chất lỏng làm mát/bôi trơn cho mặt phớt.
- Kính quan sát mức nguồn: biện pháp đơn giản nhưng kiểm tra trực quan trước mỗi lần khởi động.
Khi cụm bơm đã có bảo vệ chạy khô nhưng vẫn phát sinh rung động hoặc tiếng ồn bất thường, nguyên nhân có thể nằm ở xâm thực hoặc lệch tâm chứ không chỉ ở việc mồi. Bạn có thể tham khảo bài chẩn đoán rung động và sự cố thường gặp trên bơm Sulzer để khoanh vùng nguyên nhân trước khi tháo bơm.
Câu Hỏi Thường Gặp (FAQ)
Bơm ly tâm có tự mồi được không?
Bơm ly tâm tiêu chuẩn không tự mồi được vì cánh bơm không tạo đủ chân không để hút cột chất lỏng khi buồng cánh còn không khí. Muốn tự mồi, cần biến thể chuyên dụng như AHLSTAR APP-S tích hợp bơm vòng chất lỏng, hoặc lắp thêm bộ ejector mồi bằng khí nén.
Chạy khô gây hại gì cho bơm?
Chạy khô làm mất màng chất lỏng bôi trơn ở mặt phớt cơ khí, sinh nhiệt cục bộ và có thể phá hỏng phớt chỉ trong vài phút. Hệ quả lan sang bạc đạn và trục do thiếu chất lỏng tải nhiệt, dẫn tới dừng máy đột xuất và chi phí sửa chữa lớn.
Bộ ejector mồi của Sulzer tiêu thụ khí bao nhiêu?
Theo Sulzer, cỡ S tiêu thụ khoảng 330 Nl/phút và cỡ L khoảng 860 Nl/phút tại áp 6 bar, với dải áp đầu vào 4–6 bar. Quan trọng là khí nén chỉ dùng trong lúc mồi; trong quá trình bơm bình thường ejector không tiêu thụ năng lượng.
Phớt động khác phớt cơ khí ở điểm nào?
Phớt động không tiếp xúc dùng đĩa đẩy giữ buồng làm kín khô khi chạy và tạo phớt tĩnh đàn hồi khi dừng, qua đó loại bỏ mài mòn cơ học và nhu cầu nước làm kín ngoài. Phớt cơ khí dựa trên hai mặt tiếp xúc cần màng chất lỏng bôi trơn và thường cần hệ thống quench để chống chạy khô.
Nên chọn bơm tự mồi APP-S hay lắp ejector?
Lựa chọn phụ thuộc cao độ lắp đặt, loại chất lỏng và hạ tầng khí nén sẵn có. Bơm tự mồi APP-S phù hợp khi muốn cụm bơm gọn, tự mồi sẵn cho bể chìm; ejector phù hợp khi cần mồi tự động cho bơm tiêu chuẩn đặt cao và đã có khí nén. Đội kỹ thuật MVT có thể tư vấn cấu hình theo điều kiện thực tế của trạm bơm.
Kết Luận
Mồi bơm và bảo vệ chạy khô không phải chi tiết phụ mà là hai yếu tố trực tiếp kéo dài tuổi thọ phớt, bạc đạn và giảm dừng máy. Sulzer giải quyết theo ba hướng bổ sung cho nhau: bơm tự mồi AHLSTAR APP-S cho vị trí hút âm, bộ ejector mồi tự động tiết kiệm khí cho bơm tiêu chuẩn, và phớt động không cần nước làm kín để giảm rủi ro chạy khô và chi phí vận hành. Kết hợp với lớp bảo vệ điều khiển (cảm biến mức, giám sát dòng, quench cho phớt cơ khí), nhà máy có thể vận hành cụm bơm ly tâm ổn định hơn. MVT phân phối và hỗ trợ kỹ thuật cho danh mục bơm Sulzer — xem thêm tại trang sản phẩm bơm Sulzer.
