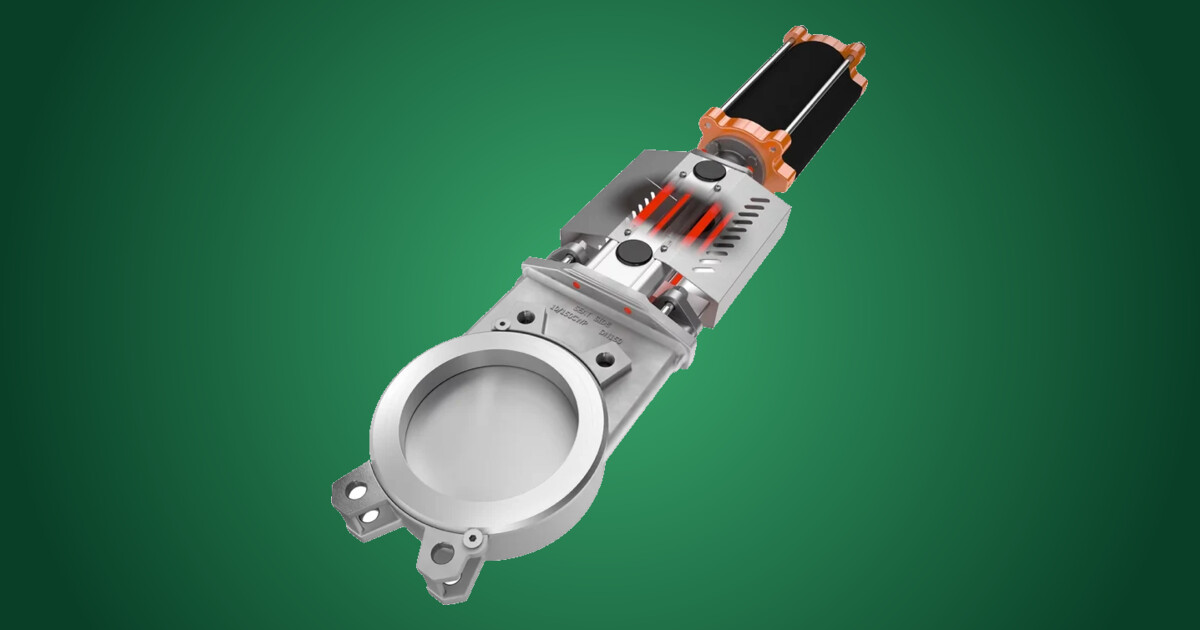

Knife Gate Valve Cho Slurry Cứng Đầu — Cách Spec Đúng Cho Mining + Pulp & Paper Việt Nam

Tại nhà máy nhiệt điện Vĩnh Tân, một ball valve DN 200 trên fly ash slurry line failed sau 18 tháng. Disc bị mòn xuống còn 60% thickness, seat bị scratch sâu 4mm, body có erosion grooves. Spare cost: $4,800. Downtime: 8 ngày. Operation team đếm được đã thay 3 cái valve cùng vị trí trong 4 năm.

Root cause: spec ball valve không phù hợp cho slurry service. Slurry chứa fly ash particle (size 10-300 μm) với Mohs hardness 5-6 — cao hơn cả thép thường. Mỗi vòng quay ball cycle hàng triệu particle qua sealing surface → erosion not stoppable.

Khi đã chuyển sang Stafsjö knife gate valve với body AR400 (abrasion-resistant 400 BHN), tuổi thọ tăng từ 18 tháng lên 5+ năm.

Bài này giải thích vì sao knife gate là default cho slurry, và 6 yếu tố critical mà MR Việt Nam hay miss.

Slurry — Tại Sao Là Medium Khó Xử Lý?

Slurry = hỗn hợp lỏng (water) + solid (particle). Common slurry trong industry Việt Nam:

• Fly ash slurry: nhà máy nhiệt điện than, particle 10-300 μm, concentration 30-50% bằng khối lượng
• Copper concentrate: mỏ Sin Quyền, particle 70-150 μm, concentration 60-75%
• Bauxite slurry: Tân Rai, particle 50-200 μm, alumina red mud
• Paper pulp: Tetra Pak Bình Dương, fiber length 1-3 mm + filler 5-30 μm
• Iron ore tailings: Quy Hợp mining, particle 30-100 μm
• Coal slurry: Quảng Ninh coal processing
• Lime slurry: cement plants (Hà Tiên, Vissai)
• Wastewater sludge: municipal + industrial WWTP

Common challenges:

1. Erosion: particle abrasive cọ wear surface
2. Settling: particle settle ra khỏi liquid → blockage
3. Crystallization: dissolved solid crystallize on cold surface
4. Galling: metal-on-metal moving parts seize do particle injection
5. Plugging: dead zone trong valve trap solid

Ball valve, gate valve standard không design cho điều này. Knife gate có lợi thế structural cho slurry.

Knife Gate — Cơ Chế Hoạt Động

Knife gate valve = blade (knife) trượt vertical qua flow path, cắt xuyên slurry.

Khác biệt vs gate valve thường:

• Blade: phẳng, mỏng, sharpened edge (giống dao)
• Movement: thẳng đứng (linear), không có thread stem
• Closure: blade slides into seat ring, cắt qua slurry
• Body: short, compact (face-to-face dimension nhỏ)

Cơ chế cắt xuyên:

1. Khi blade hạ xuống, edge sharp cắt particle path
2. Particle bị push aside thay vì stuck giữa blade-seat
3. Closure complete khi blade chạm bottom of seat ring

Advantages vs ball valve cho slurry:

• Không có ball cavity → không trap particle
• Blade replace dễ hơn ball
• Body material đơn giản (cast/welded) → easier hard-facing
• Lower operating torque → smaller actuator
• Compact face-to-face → easier retrofit

Disadvantages:

• Not bidirectional sealing (one-direction usually)
• Higher leak rate than ball (Class III-IV typical, not Class VI)
• Longer face-to-face than ball (per spec)
• Cannot pig

6 Yếu Tố Critical Cho Knife Gate Slurry

1. Body Material — AR400 Hoặc Hardfaced

Standard ductile iron không đủ cho slurry. Spec:

• AR400 (Abrasion Resistant 400 BHN) carbon steel – default cho mining slurry
• AR500 (500 BHN) – cho cao-abrasion service (copper, iron ore)
• A532 Class III white iron – cement, lime slurry
• CD4MCu duplex stainless – cho corrosive + abrasive (chloride slurry)
• Hardfaced inner surface với Stellite 6 or Tungsten Carbide – cho extreme service

Stafsjö MV-series body có option AR400 + AR500 hardfacing.

2. Blade Material — Critical Wear Component

Blade is the wear point. Spec:

• 17-4PH stainless (precipitation hardened, 38-45 HRC) – default
• AR500 carbon steel hardfaced – cho high-erosion
• Stellite 6 overlay on blade edge – cho extreme service
• Hard chrome plating 100-200 μm – cho corrosion + abrasion combined
• Solid Tungsten Carbide blade – exotic, cho 24/7 mining

Blade lifetime expectation:

• 17-4PH on fly ash: 3-5 years
• 17-4PH on copper concentrate: 18-30 months
• Hardfaced on iron ore: 4-7 years

3. Seat — Resilient or Metal?

Two options:

Resilient seat (EPDM/NBR/Viton):

• Bidirectional sealing tight (Class VI possible)
• Good for slurry pH 2-13
• Lifetime 1-3 years on heavy abrasive
• Temperature limited (max 80-150°C)

Metal seat (Stellite):

• Lower leak rate than resilient
• High temperature (max 400°C+)
• Lifetime 5-10 years on slurry
• More expensive

Most Vietnam slurry application → resilient seat OK. Replace seat ring mỗi 2-3 năm cheaper than metal seat upfront cost.

4. Seat Flushing / Wiper

Slurry concentration > 40% → particle có thể đọng trong seat groove sau closure → next opening have stuck blade.

Solution:

• Seat flushing: clean water injection (10-20 L/min) flushing groove during closing
• Wiper / scraper: ring on blade base cào sạch particle khi blade rising

Stafsjö MV series có integrated wiper standard. Flushing connection optional.

5. Sleeve / Gland / Stuffing Box

Stem packing area cần đặc biệt:

• Hydraulic-loaded sleeve packing (replace traditional fiber)
• Multiple lip seals (Wilson seal) reduce slurry penetration into bonnet
• Gland follower với spring-loaded force để adjust automatically

Reduce maintenance: hỏng packing < 1×/năm thay vì 4×/năm với gland thường.

6. Actuator Sizing — Slurry Torque

Knife gate operating torque/thrust khác valve thông thường:

• Initial breakaway: 3-5× normal (particle stuck between blade + seat)
• Mid-stroke: 1× normal
• Final seating: 2× normal (compress packing + seat)

Sizing factor: 1.5-2.0× theoretical torque for slurry.

Common mistake: dùng actuator size theo clean water duty → fail to operate after 6 tháng vì particle build-up.

Stafsjö — Vietnam Project Portfolio

Stafsjö (Sweden, since 1928) là OEM specialist knife gate. MVT cấp Stafsjö cho:

Mining:

• Núi Pháo Tungsten (Thái Nguyên): 24 cái MV DN 100-400 cho concentrator slurry
• Sin Quyền copper (Lào Cai): 18 cái MV DN 80-250 cho copper concentrate + tailings
• Tân Rai bauxite (Lâm Đồng): 12 cái MV DN 200-500 cho red mud

Power:

• Vĩnh Tân Thermal Plant: 22 cái MV DN 150-400 cho fly ash slurry
• Sông Hậu Thermal: 18 cái MV DN 100-300 cho bottom ash + fly ash
• Quảng Ninh Coal Mining: 35+ cái MV DN 80-350 cho coal slurry transport

Pulp & Paper:

• Tetra Pak Bình Dương: hygienic version cho pulp transfer
• Sông Bé Paper: standard MV cho secondary pulp

Water/Wastewater:

• HCM Wastewater (Bình Hưng): 28 cái MV cho primary sludge
• Hà Nội Yên Sở WWTP: 14 cái MV cho thickened sludge

Common Mistakes Trong Vietnam MR

Mistake #1: Spec gate valve thường (e.g., A216 WCB body) cho slurry. Life 6-18 tháng. Phải knife gate với AR400.

Mistake #2: Spec ball valve cho fly ash slurry. Erosion of ball seat trong 12-24 tháng. Phải knife gate.

Mistake #3: Spec EPDM seat cho hot lime slurry (90°C). EPDM ok đến 100°C nhưng wear nhanh ở 90°C. Phải Viton hoặc metal seat.

Mistake #4: Không spec seat flushing cho concentration > 40%. Result: stuck blade after maintenance shutdown.

Mistake #5: Standard actuator sizing. Result: actuator stall after 6-12 months. Phải 1.5-2× factor.

Mistake #6: Bidirectional sealing yêu cầu nhưng spec single-direction knife gate. Phải spec bi-directional metal seat hoặc dual-resilient design.

Spec Template

Item: Slurry Isolation Knife Gate Valve
Type: Stafsjö MV (or equivalent), through-going blade
Size: DN 200 (8")
Pressure Class: PN 10 (Class 150)
Service: Fly Ash slurry, 35-45% concentration
Body Material: AR400 carbon steel
Blade Material: 17-4PH stainless (38-42 HRC)
Seat: EPDM resilient, replaceable
Sleeve: Hydraulic-loaded multi-lip seal
Wiper: Integrated stainless scraper ring
Flushing: 1/2" NPT connection top + bottom of seat
Operator: Pneumatic double-acting cylinder, 1.8× sized
Position Indicator: 4-20 mA continuous
Solenoid: Exd IIB T4 (if Zone 1)
Test: API 598 + 1000 cycle test before shipment
Documentation: EN 10204 3.1 MTR, hardness map of blade
Lead time: <16 weeks ex-works
Country of origin: Sweden (Stafsjö Mariefred plant)

Operations Tips

Operator manual chú ý:

1. Pre-flush after maintenance: bơm clean water 30 phút trước khi đưa vào service
2. No partial throttling: knife gate is on/off, throttling = erosion
3. Routine flushing: weekly water flush qua sleeve để clear accumulated particle
4. Visual inspect blade edge: mỗi 6 tháng, kiểm tra erosion pattern
5. Seat replacement schedule: 18-30 tháng cho heavy duty, 24-48 tháng cho moderate

Câu Hỏi Thường Gặp (FAQ)

Vì sao knife gate phù hợp slurry hơn van bi?

Knife gate có lưỡi dao cắt xuyên hạt rắn và không có hốc chứa bi để kẹt hạt, nên ít bị mài mòn hơn van bi. Van bi trên slurry fly ash thường hỏng seat trong 12–24 tháng, còn knife gate spec đúng đạt 5–7 năm.

Thân và lưỡi van nên dùng vật liệu gì cho slurry mài mòn?

Thân nên là AR400 (hoặc AR500 cho quặng đồng/sắt, A532 white iron cho vôi/xi măng). Lưỡi nên là 17-4PH (38–45 HRC); với mài mòn cao dùng AR500 hardfaced hoặc phủ Stellite 6 ở mép lưỡi.

Nên chọn seat resilient hay seat metal cho slurry?

Phần lớn ứng dụng slurry tại Việt Nam dùng seat resilient (EPDM/NBR/Viton) — kín tốt, chi phí thấp, thay 2–3 năm/lần. Seat metal (Stellite) bền 5–10 năm và chịu nhiệt cao trên 400°C nhưng đắt hơn, dùng cho nhiệt độ cao hoặc yêu cầu rò rỉ thấp.

Khi nào cần seat flushing cho knife gate?

Khi nồng độ rắn vượt khoảng 40%, hạt dễ đọng trong rãnh seat sau khi đóng và làm kẹt lưỡi ở lần mở sau. Khi đó cần seat flushing (phun nước sạch 10–20 L/phút) hoặc wiper/scraper tích hợp như dòng Stafsjö MV.

Sizing actuator cho knife gate slurry như thế nào?

Dùng hệ số 1.5–2.0× moment/lực lý thuyết, vì lực breakaway ban đầu có thể gấp 3–5 lần bình thường do hạt kẹt giữa lưỡi và seat. Sizing theo nước sạch thường khiến actuator stall sau 6–12 tháng.

Kết Luận

Knife gate valve là lựa chọn tối ưu cho slurry service heavy abrasive. Spec đúng (body AR400, blade 17-4PH, resilient seat, integrated wiper) → tuổi thọ 5-7 năm typical. Spec sai → 12-18 tháng + maintenance nightmare.

MVT cấp Stafsjö MV series cho 12+ project mining/power tại Việt Nam. Engineering review free cho slurry MR — chúng tôi check pH, particle size, concentration, temperature trước khi propose spec.
