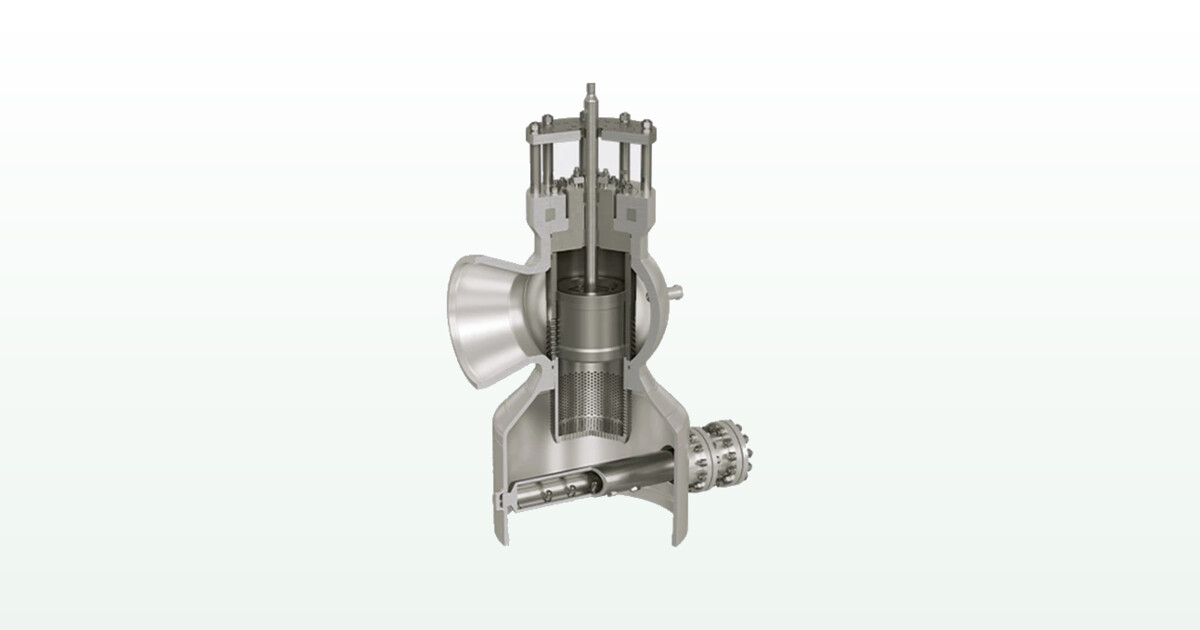

Van bypass turbine và van an toàn nồi hơi là hai mắt xích quyết định độ an toàn và tính linh hoạt vận hành của một nhà máy điện hơi. Khi turbine bị trip đột ngột hoặc khi tổ máy khởi động, hơi quá nhiệt từ lò vẫn được sinh ra liên tục, và nếu không có đường dẫn dòng hơi đó đi an toàn thì áp suất trong hệ sẽ tăng vọt, ép van an toàn phải xả. Hệ van bypass turbine của HORA (Holter Regelarmaturen, Đức) được thiết kế để giải bài toán này: dẫn hơi vòng qua turbine xuống bình ngưng hoặc đường hồi nhiệt, đồng thời giảm áp và giảm ôn để hơi đạt thông số cho phép trước khi đi tiếp.
⚡ Trả lời nhanh
Van bypass turbine HORA cho phép lò hơi vận hành độc lập với turbine trong các giai đoạn khởi động, chạy thử, sự cố trip và thay đổi tải, nhờ dẫn hơi vòng qua turbine kèm giảm áp và phun nước giảm ôn. Hệ van được chế tạo theo dạng cao áp (HP), trung áp (IP) và hạ áp (LP), đáp ứng tới 100% công suất hơi của turbine và dải áp suất theo ASME Class 150 đến Class 2500. Vai trò của van bypass là điều tiết áp suất sao cho van an toàn nồi hơi không phải mở không cần thiết — qua đó giảm thất thoát hơi, giảm sốc nhiệt và bảo vệ turbine khỏi ứng suất.
Van Bypass Turbine Là Gì Và Vì Sao Nhà Máy Điện Cần Nó
Trong chu trình hơi, turbine là nơi tiêu thụ năng lượng hơi để phát điện. Nhưng lò hơi không thể dừng tức thời như turbine — quán tính nhiệt của lò rất lớn. Khi turbine bị cắt tải đột ngột (load rejection) hoặc trip, dòng hơi đang đi vào turbine bất ngờ mất đường thoát. Van bypass turbine đóng vai trò “lối thoát” thay thế: nó mở nhanh để dẫn hơi vòng qua turbine, đưa xuống bình ngưng (với HP/LP bypass) hoặc về đường tái nhiệt, giữ cho áp suất hệ thống ổn định.
Theo tài liệu của HORA, hệ van bypass được thiết kế riêng (custom-engineered) cho từng nhà máy, giúp lò hơi vận hành độc lập với turbine trong bốn tình huống: khởi động, chạy thử nghiệm thu, sự cố trip turbine và thay đổi tải. Nhờ đó tổ máy có thể khởi động nhanh hơn, linh hoạt thay đổi tải mà không gây ứng suất nhiệt quá mức cho turbine — một yêu cầu ngày càng quan trọng với các nhà máy điện Việt Nam phải điều tải theo nhu cầu lưới và tích hợp năng lượng tái tạo biến thiên.
Mối Liên Hệ Giữa Van Bypass Và Van An Toàn Nồi Hơi
Nhiều kỹ sư nhà máy thường tách rời hai thiết bị này, nhưng thực tế chúng phối hợp chặt chẽ. Van an toàn (safety valve) là thiết bị bảo vệ cuối cùng: nó chỉ mở khi áp suất vượt ngưỡng đặt, xả hơi ra môi trường để tránh nổ lò. Mỗi lần van an toàn mở là một lần nhà máy mất một lượng hơi đáng kể, đồng thời đĩa và bệ van chịu mài mòn, dễ rò sau khi đóng lại.
Vai trò của van bypass turbine là chủ động điều tiết áp suất để van an toàn không phải mở trong vận hành bình thường. Khi turbine trip, nếu không có bypass, áp suất hơi sẽ leo nhanh đến điểm đặt van an toàn. Có bypass mở kịp thời, áp suất được “xả mềm” có kiểm soát xuống bình ngưng, giữ van an toàn ở trạng thái dự phòng đúng nghĩa. Đây là tư duy thiết kế lớp bảo vệ: van điều tiết làm việc thường xuyên, van an toàn chỉ là phòng tuyến cuối.
Giảm Áp Và Giảm Ôn: Trái Tim Của Van Điều Tiết Hơi HORA

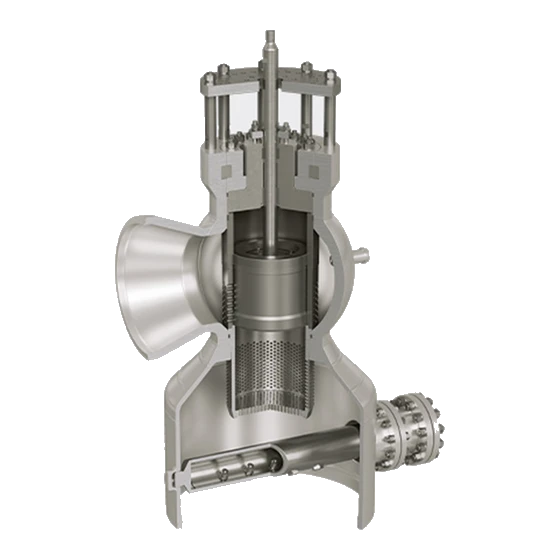

Hơi đi vòng qua turbine vẫn mang áp suất và nhiệt độ rất cao, không thể đưa thẳng vào bình ngưng. Vì vậy van bypass phải đồng thời làm hai việc: giảm áp và giảm ôn (phun nước cấp lò để hạ nhiệt độ hơi). HORA cung cấp van điều tiết hơi với dải thông số lên tới PN 630 // Cl 4500, nhiệt độ tới 600°C ở các thiết kế chuyên dụng, lưu lượng từ 1,6 m³/h đến 4800 m³/h và cỡ danh nghĩa DN 25 đến DN 700.
Điểm đáng chú ý là HORA có bốn phương án giảm ôn để phù hợp từng điều kiện vận hành:
- Ống tiết lưu tích hợp (integrated orifice tube): nước làm mát được phun ngay sau cấp giảm áp đầu tiên, tại vùng vận tốc và xáo trộn tối đa, tạo hạt sương siêu mịn để bốc hơi nhanh.
- Bộ phun sương tích hợp (integrated atomizer): tận dụng động năng của hơi để rút ngắn quãng đường bốc hơi phía sau van, dùng cho thông số khắc nghiệt.
- Cần phun hạ lưu (downstream injection lance): nước vào qua vòi phun điều khiển theo áp suất, tự điều chỉnh độ mở theo lưu lượng.
- Bộ giảm ôn kiểu hướng tâm (radial desuperheater): phân bố nước đều quanh chu vi đường ống, làm việc ổn định cả khi non tải.
HORA cũng phát triển giải pháp “Cooled Cooler” để xử lý hiện tượng sốc nhiệt — khi nhiệt độ chuyển nhanh từ cao xuống thấp gây ứng suất ở thành bộ làm mát. Với nhà máy Việt Nam thường xuyên khởi động/dừng theo lệnh điều độ, khả năng giảm ôn ổn định ở chế độ non tải là yếu tố nên cân nhắc khi chọn thiết bị.
Bảng So Sánh Các Dòng Van HORA Cho Nhà Máy Điện
| Dòng van | Chức năng chính | Thông số tham khảo (theo HORA) |
|---|---|---|
| Van bypass turbine (HP/IP/LP) | Dẫn hơi vòng qua turbine khi khởi động/trip, kèm giảm áp giảm ôn | Tới 100% công suất hơi turbine; ASME Class 150–2500 |
| Van điều tiết hơi (steam conditioning) | Giảm áp đa cấp + giảm ôn trong một thân van | Tới PN 630 // Cl 4500; nhiệt độ tới 600°C; DN 25–700 |

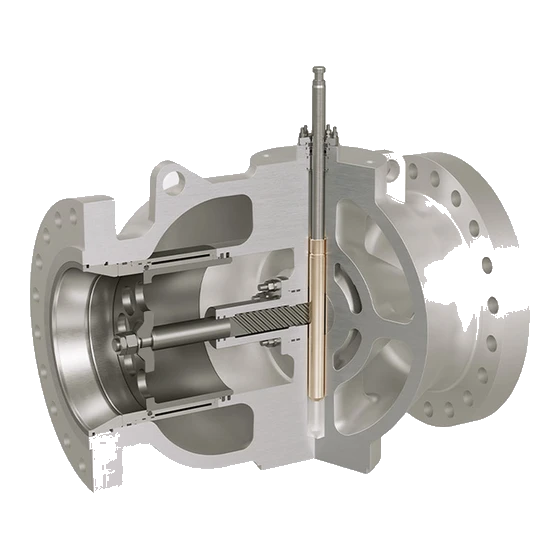

| Van trục (axial valve) | Lưu lượng lớn khi van cầu thông thường không đáp ứng | −15°C đến 350°C; chênh áp tới 4 bar |
| Van điều khiển/chặn cho thông số cực hạn | Điều tiết nước/hơi ở áp và nhiệt rất cao | Công nghệ 700°C / 350 bar (lớp nhà máy siêu tới hạn) |
| Van bảo vệ bơm (minimum flow) | Chống quá tải nhiệt và thủy lực cho bơm khi non tải | Bảo vệ bơm ly tâm cấp nước lò |
Về vật liệu, thân van HORA dùng các loại thép không gỉ (1.4901, 1.4903) và thép carbon (từ SA-105 đến SA-182 F92), kết hợp nắp van kiểu pressure-sealed cho điều kiện cực hạn và nắp tự làm kín chịu được thay đổi nhiệt nhanh. Bạn có thể xem thêm danh mục thiết bị HORA tại trang van công nghiệp HORA của Minh Việt Tech.
Lưu Ý Khi Lựa Chọn Cho Nhà Máy Điện Tại Việt Nam
Việc chọn van bypass turbine và van an toàn nồi hơi không chỉ dựa trên áp suất và nhiệt độ thiết kế. Đội kỹ thuật cần xem xét: chế độ vận hành (nền hay điều tải), số chu kỳ khởi động/dừng dự kiến, chất lượng nước cấp lò (ảnh hưởng đến mài mòn và xói mòn ở vùng phun), tiêu chuẩn đường ống đầu nối, và yêu cầu về độ kín khi đóng (zero leakage) để tránh hao hơi.
HORA có hơn 40 năm kinh nghiệm chế tạo thiết bị điều tiết nước và hơi, và là một trong những nhà sản xuất tham gia sớm vào công nghệ 700°C, cung cấp van điều khiển cho thông số tới 700°C và 350 bar. Với các tổ máy tại Việt Nam đang hướng tới hiệu suất cao và vận hành linh hoạt hơn, đây là điểm tham chiếu đáng giá khi đánh giá nhà cung cấp. Để tìm hiểu sâu hơn về phối hợp van giảm ôn giảm áp trong hệ hơi, bạn có thể tham khảo bài van giảm ôn giảm áp HORA cho nhà máy điện, và xem thêm năng lực kỹ thuật và dịch vụ mà Minh Việt Tech cung cấp.
Câu Hỏi Thường Gặp (FAQ)
Van bypass turbine có thay thế được van an toàn nồi hơi không?
Không. Hai thiết bị có vai trò khác nhau và bổ trợ cho nhau. Van bypass turbine điều tiết áp suất chủ động trong vận hành để van an toàn không phải mở. Van an toàn là lớp bảo vệ cuối cùng theo quy định, vẫn bắt buộc phải có và được kiểm định độc lập.
Vì sao van bypass cần kèm chức năng giảm ôn?
Vì hơi đi vòng qua turbine vẫn rất nóng, không thể đưa thẳng vào bình ngưng hoặc đường hồi nhiệt. Van bypass HORA phun nước cấp lò để hạ nhiệt độ hơi xuống mức cho phép, đồng thời giảm áp, giúp bảo vệ đường ống và bình ngưng phía sau.
HORA cung cấp những kiểu giảm ôn nào?
Theo tài liệu HORA có bốn phương án: ống tiết lưu tích hợp, bộ phun sương tích hợp, cần phun hạ lưu và bộ giảm ôn kiểu hướng tâm. Mỗi kiểu phù hợp với một dải thông số và chế độ tải khác nhau, kể cả khi nhà máy chạy non tải.
Van HORA chịu được thông số đến mức nào?
Van điều tiết hơi của HORA đạt tới PN 630 // Cl 4500 và nhiệt độ tới 600°C ở các thiết kế chuyên dụng; van bypass turbine đáp ứng dải ASME Class 150 đến Class 2500. HORA còn tham gia công nghệ 700°C, cung cấp van cho thông số tới 700°C và 350 bar.
Nhà máy điện điều tải có cần quan tâm gì đặc biệt khi chọn van?
Có. Nhà máy điều tải khởi động/dừng nhiều lần nên ưu tiên van chịu được thay đổi nhiệt nhanh, giảm ôn ổn định ở non tải và độ kín cao khi đóng. Giải pháp chống sốc nhiệt như “Cooled Cooler” của HORA là điểm nên trao đổi với đơn vị tư vấn kỹ thuật.
Kết Luận
Van bypass turbine và van an toàn nồi hơi không phải là phụ kiện đơn lẻ mà là một hệ thống bảo vệ phối hợp, quyết định khả năng khởi động nhanh, điều tải linh hoạt và an toàn của nhà máy điện hơi. Hệ van HORA — với các dòng HP/IP/LP bypass, van điều tiết hơi giảm áp giảm ôn đa phương án, van trục lưu lượng lớn và van bảo vệ bơm — cung cấp một bộ giải pháp đồng bộ cho thông số khắc nghiệt. Khi lựa chọn cho dự án cụ thể, đội kỹ thuật nên đối chiếu chế độ vận hành thực tế, chất lượng nước cấp và yêu cầu tiêu chuẩn để tối ưu cả về an toàn lẫn chi phí vòng đời.
