Transmitter Áp Suất 4-20mA và HART: So Sánh, Cách Chọn Cho Nhà Máy

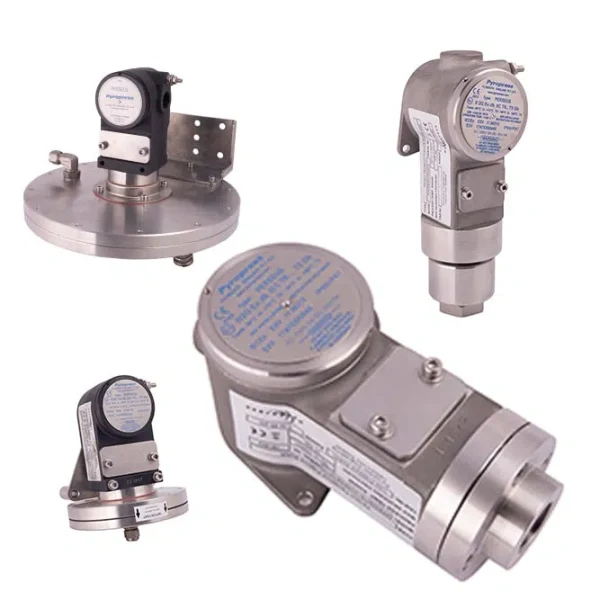

Khi chọn bộ truyền tín hiệu áp suất (pressure transmitter) cho nhà máy, câu hỏi gần như luôn xuất hiện là nên dùng tín hiệu 4-20mA thuần analog hay bật thêm giao thức số HART. Thực tế hai thứ này không loại trừ nhau: HART chạy chồng lên chính dây tín hiệu 4-20mA sẵn có, nên một thiết bị như dòng Pyropress PYRP-2000 vừa xuất 4-20mA cho DCS/PLC, vừa cho phép cấu hình và đọc chẩn đoán qua HART trên cùng đôi dây. Bài viết này giải thích sự khác biệt, ưu nhược điểm và cách chọn cho điều kiện vận hành tại nhà máy Việt Nam.

4-20mA là gì và vì sao vẫn phổ biến

Tín hiệu vòng dòng 4-20mA biểu diễn giá trị đo bằng cường độ dòng điện: 4mA tương ứng giới hạn dưới của dải đo, 20mA tương ứng giới hạn trên. Việc dùng dòng thay vì điện áp giúp tín hiệu ít bị suy hao trên đường dây dài và ít nhiễu — lý do nó tồn tại bền bỉ trong công nghiệp nhiều thập kỷ.

Một điểm thực dụng nữa: mức “0” tín hiệu là 4mA chứ không phải 0mA, nên nếu đường dây đứt hoặc transmitter mất nguồn, dòng tụt về 0mA — hệ điều khiển phát hiện ngay là lỗi đường truyền chứ không nhầm với “áp suất bằng 0”. Đây là cơ chế live-zero kinh điển. Trên dòng Pyropress PYRP-2000, khi mạch hoặc cảm biến lỗi, bộ tự chẩn đoán còn chủ động đưa output về 3.6mA (downscale) hoặc 22mA (upscale) tùy lựa chọn cấu hình, giúp phòng điều khiển nhận biết tình huống bất thường.

HART hoạt động thế nào trên cùng đôi dây

HART (Highway Addressable Remote Transducer) không thay thế 4-20mA mà chồng tín hiệu số lên trên dòng analog đó. Kỹ thuật điều chế dịch tần (FSK) đặt một tín hiệu số biên độ nhỏ lên dòng 4-20mA; giá trị trung bình của dòng vẫn không đổi nên DCS/PLC tiếp tục đọc analog bình thường, trong khi máy cầm tay HART hoặc hệ quản lý tài sản đọc/ghi dữ liệu số song song.

Nhờ vậy, với một transmitter HART như PYRP-2000 (giao thức HART Rev 5.1, công nghệ vi xử lý 2 dây), kỹ sư có thể hiệu chỉnh zero và span, đặt damping, đổi đơn vị, đọc mã lỗi từ xa qua chính đôi dây tín hiệu — thay vì phải trèo lên giàn ống hay vào khu vực nguy hiểm để bấm nút trên thiết bị. Trên Pyropress, các thao tác này cũng làm được tại chỗ bằng phím bấm trong vỏ và màn hình LCD 5 chữ số, nên kỹ thuật viên có cả hai đường: cấu hình tại hiện trường hoặc từ phòng điều khiển.

So sánh 4-20mA và HART

Tiêu chí	4-20mA (analog)	HART (số trên 4-20mA)
Bản chất	Dòng analog tỉ lệ với áp suất	Tín hiệu số FSK chồng lên dòng 4-20mA
Số biến truyền về	Một biến đo (PV)	Nhiều biến: PV, nhiệt độ cảm biến, % range, trạng thái
Cấu hình từ xa	Không — chỉnh tại thiết bị	Có — zero/span, đơn vị, damping qua đường dây
Chẩn đoán lỗi	Chỉ qua mức dòng (live-zero, 3.6/22mA)	Đọc mã lỗi và sức khỏe thiết bị chi tiết
Dây dẫn	2 dây	2 dây (dùng lại hạ tầng analog)
Tương thích hệ cũ	Rộng, gần như mọi DCS/PLC	Cần kênh I/O hỗ trợ HART hoặc multiplexer
Phù hợp khi	Một điểm đo, hệ điều khiển đời cũ	Quản lý tài sản, hiệu chuẩn từ xa, khu vực nguy hiểm

Chọn transmitter cho điều kiện nhà máy Việt Nam

Quyết định không chỉ nằm ở “4-20mA hay HART” mà ở toàn bộ điều kiện quá trình. Một vài tiêu chí kỹ thuật đáng cân nhắc, lấy dòng Pyropress PYRP-2000 và PYRD-2000 làm tham chiếu:

• Độ chính xác và dải đo: PYRP-2000 cho sai số ≤ ±0.075% dải hiệu chuẩn (tùy chọn ≤ ±0.05%), khả năng turndown tới 114:1 — phù hợp khi cần một mã thiết bị phủ nhiều dải áp suất khác nhau trong kho vật tư.
• Vật liệu tiếp xúc môi chất: phần ướt 316L chuẩn theo NACE MR-01-75, tùy chọn Hastelloy C276 cho môi chất ăn mòn — quan trọng với nhà máy hóa chất, lọc dầu, xử lý nước thải.
• Khu vực nguy hiểm: có chứng nhận ATEX/IECEx dạng phòng nổ (Exd) hoặc an toàn tia lửa (Exia), kèm tùy chọn SIL 2 theo IEC 61508/61511 cho vòng an toàn.
• Cấp bảo vệ và môi trường: IP66 (tùy chọn IP67) trên bản Exia/non-Ex và IP67 trên bản Exd, dải nhiệt môi trường rộng — đáng giá với khí hậu nóng ẩm và bụi tại nhiều khu công nghiệp.
• Nguồn cấp: bản công nghiệp 10–55 Vdc, Exia 10.5–28 Vdc, Exd 13.5–45 Vdc, giúp ghép nối linh hoạt với rào chắn an toàn và barrier sẵn có.

Với đo chênh áp — ví dụ lọc, mức bồn kín, lưu lượng qua tấm orifice — bản PYRD-2000 dùng cùng nền tảng 4-20mA + HART nhưng turndown tới 25:1. Nếu bạn đang xây dựng cấu hình đo lường tổng thể, có thể tham khảo thêm bài về đồng hồ chênh áp và cảm biến lưu lượng công nghiệp Pyropress để chọn đúng loại thiết bị cho từng vị trí đo.

Khi nào dùng 4-20mA thuần, khi nào nên bật HART

Một cách tiếp cận thực dụng: luôn ưu tiên thiết bị hỗ trợ HART vì nó không tốn thêm dây và không phá vỡ vòng 4-20mA hiện hữu — bạn vẫn vận hành analog như cũ, nhưng có sẵn cửa số để hiệu chuẩn và chẩn đoán khi cần. Cụ thể:

• Dùng 4-20mA thuần khi điểm đo đơn giản, hệ DCS/PLC đời cũ không có kênh HART, và việc bảo trì tại chỗ không gây khó khăn về tiếp cận.
• Bật HART khi thiết bị nằm ở khu vực khó tiếp cận hoặc nguy hiểm, khi cần hiệu chuẩn định kỳ từ phòng điều khiển, hoặc khi nhà máy triển khai phần mềm quản lý tài sản và muốn theo dõi sức khỏe thiết bị từ xa.

Tại Việt Nam, nhiều nhà máy đang ở giai đoạn chuyển tiếp: hạ tầng analog còn dùng tốt nhưng đội bảo trì muốn giảm thời gian dừng máy và đi lại hiện trường. Chọn transmitter 4-20mA + HART chính là giải pháp dung hòa — giữ nguyên đầu tư cũ mà vẫn mở đường cho số hóa. Để được tư vấn cấu hình phù hợp với loại môi chất và hệ điều khiển hiện có, xem thêm dòng thiết bị Pyropress và năng lực kỹ thuật của Minh Việt Tech.

Câu Hỏi Thường Gặp (FAQ)

HART có thay thế tín hiệu 4-20mA không?

Không. HART là tín hiệu số chồng lên dòng 4-20mA bằng kỹ thuật điều chế FSK, dùng chung đôi dây. Giá trị trung bình của dòng vẫn truyền analog bình thường về DCS/PLC, còn dữ liệu số HART chạy song song. Vì vậy một transmitter như Pyropress PYRP-2000 cung cấp cả 4-20mA và HART Rev 5.1 cùng lúc.

Có cần thêm dây khi dùng HART không?

Không cần. HART tận dụng đúng đôi dây 4-20mA hiện có, đây là lý do nó được ưa chuộng khi nâng cấp hệ thống cũ. Điều kiện là kênh I/O của hệ điều khiển phải hỗ trợ HART, hoặc lắp thêm HART multiplexer/modem để đọc dữ liệu số.

Transmitter Pyropress báo lỗi đường truyền thế nào?

Tín hiệu 4-20mA dùng cơ chế live-zero: nếu mất nguồn hoặc đứt dây, dòng tụt về 0mA và hệ điều khiển hiểu là lỗi. Ngoài ra, bộ tự chẩn đoán của PYRP-2000 chủ động đưa output về 3.6mA (downscale) hoặc 22mA (upscale) khi cảm biến hoặc mạch gặp sự cố, tùy lựa chọn cấu hình.

Độ chính xác và khả năng turndown của transmitter Pyropress ra sao?

Theo tài liệu nhà sản xuất, PYRP-2000 đạt sai số ≤ ±0.075% dải hiệu chuẩn, với tùy chọn ≤ ±0.05%, và khả năng turndown tới 114:1. Bản đo chênh áp PYRD-2000 có turndown tới 25:1. Các con số này nên được xác nhận theo dải đo và đơn vị cụ thể khi đặt hàng.

Thiết bị có dùng được trong khu vực nguy hiểm không?

Có. Dòng Pyropress PYRP-2000/PYRD-2000 có chứng nhận ATEX/IECEx dạng phòng nổ (Exd) hoặc an toàn tia lửa (Exia), kèm tùy chọn SIL 2 theo IEC 61508/61511 cho các vòng an toàn. Cấp bảo vệ IP66/IP67 và vật liệu phần ướt 316L/Hastelloy phù hợp môi trường ăn mòn, ngoài khơi.

Kết Luận

4-20mA và HART không phải hai lựa chọn loại trừ nhau mà là hai lớp tín hiệu trên cùng một đôi dây: 4-20mA lo phần truyền giá trị đo tin cậy, HART mở thêm cửa cho cấu hình từ xa và chẩn đoán. Với một transmitter như Pyropress PYRP-2000 — sai số ≤ ±0.075%, turndown tới 114:1, chứng nhận ATEX/IECEx và tùy chọn SIL 2 — nhà máy có thể giữ nguyên hạ tầng analog mà vẫn sẵn sàng cho số hóa. Lựa chọn đúng nằm ở việc khớp dải đo, vật liệu phần ướt, cấp phòng nổ và khả năng I/O của hệ điều khiển hiện có với điều kiện quá trình thực tế.

Nguồn: Tài liệu kỹ thuật Pyropress — Pressure Transmitter PYRP-2000 (PPSSC1083) và Differential Pressure Transmitter PYRD-2000 (PPSSC1084), pyropress.com. Số liệu mang tính tham khảo và cần xác nhận theo cấu hình đặt hàng cụ thể.
