Trong nhà máy nhiệt điện, van cách ly hơi chính (Main Steam Isolation Valve — MSIV) là van tối quan trọng. Nó cô lập dòng hơi chính 540°C / 170 bar giữa boiler và turbine — mất kín đồng nghĩa với:
- Mất hàng triệu USD/ngày sản lượng nếu phải dừng unit không kế hoạch
- Rủi ro an toàn nhân viên (rò hơi siêu nhiệt)
- Vi phạm hợp đồng PPA với EVN nếu derate kéo dài
Bài này hướng dẫn quy trình bảo trì MSIV theo lịch 3 tháng / 12 tháng / 60 tháng, các vật tư wear-prone cần thay, quy trình hydrotest sau overhaul, và tiêu chí quyết định thay van thay vì sửa. Áp dụng cho dòng VELAN Pressure Seal globe valve — sản phẩm chuyên cho main steam được Minh Việt Tech phân phối tại Việt Nam.
⚡ Trả lời nhanh
Van cách ly hơi chính (MSIV) ở 540°C / 170 bar là van tối quan trọng — mất kín = dừng máy, mất sản lượng. Lịch chuẩn: quarterly visual (online) · annual thay graphite packing + leak test · 5-năm major overhaul (NDT + thay pressure seal gasket + lap seat/disc + hydrotest 1.5× theo ASME B16.34/API 598). Vật tư wear-prone (packing, gasket) dùng OEM. Thay van khi thành mỏng <0,7×, nứt, hoặc >25 năm và chi phí overhaul >60% giá mới.
1. Vai Trò MSIV — Tại Sao Critical?
MSIV nằm ở vị trí trọng yếu trong cycle hơi chính:
Boiler → Superheater → MSIV → HP Turbine → Reheater → IP Turbine → LP Turbine → Condenser
Khi MSIV đóng (planned shutdown, emergency trip), nó phải:
- Kín khít ở 170 bar / 540°C — không leak vào HP turbine
- Đóng nhanh khi trip (< 5 giây cho safety-relevant MSIV)
- Mở lại tin cậy sau cooldown — không bị stick
- Không có water hammer khi đóng — drain sequence chuẩn

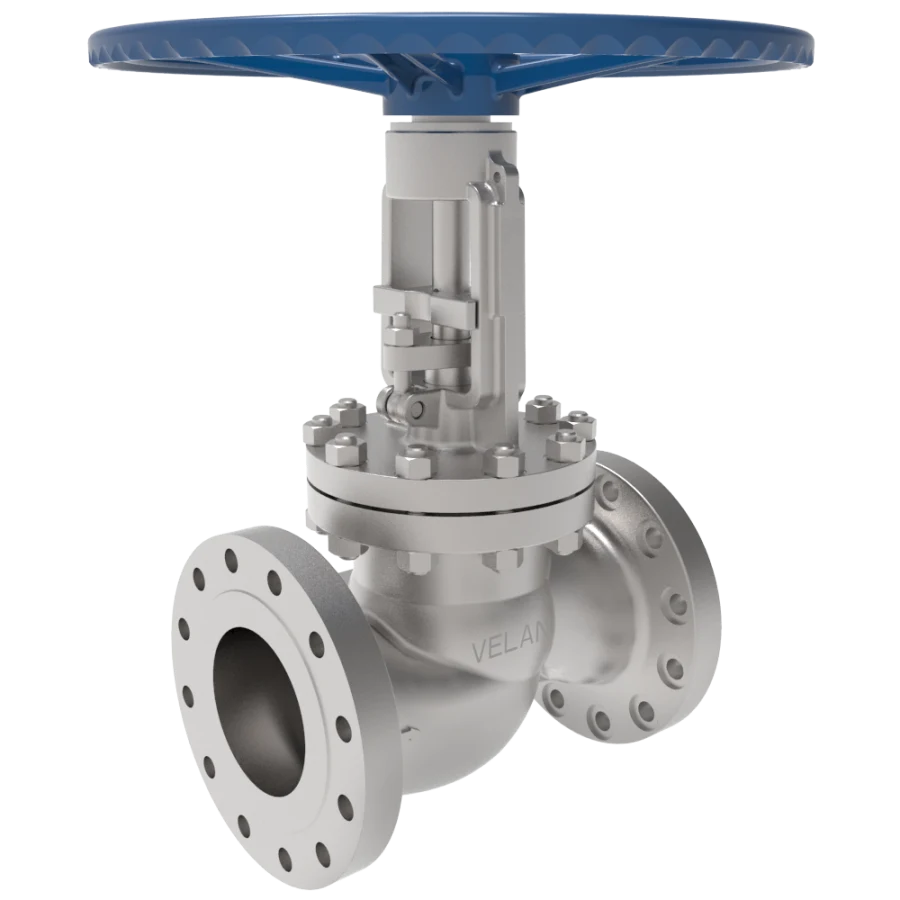

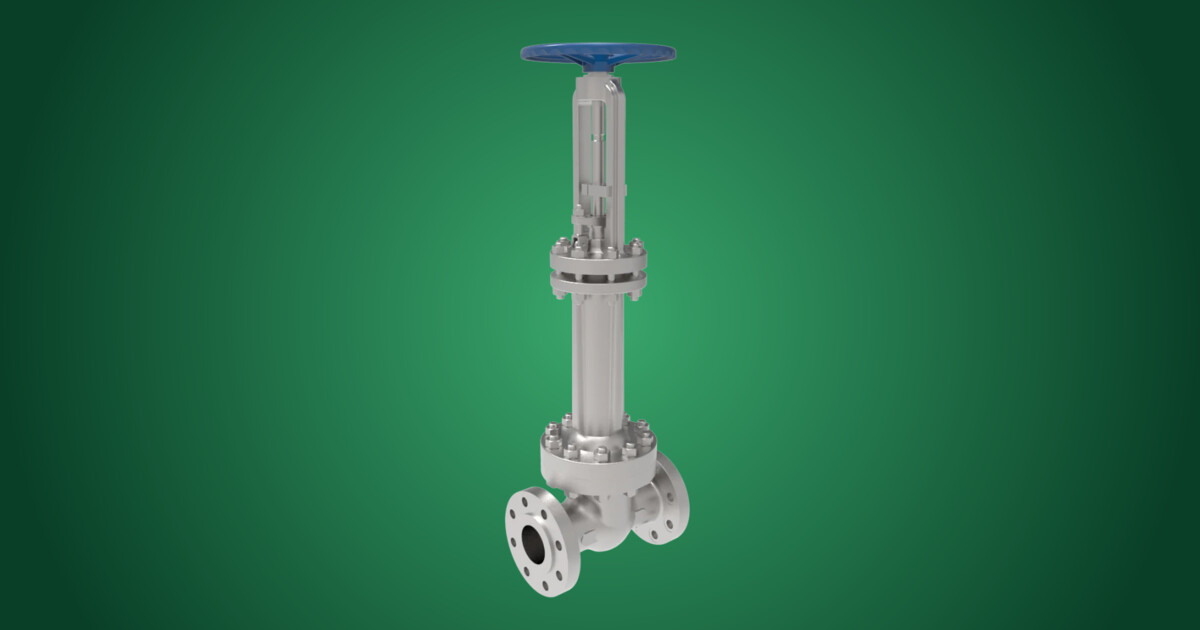

VELAN Pressure Seal là thiết kế chuẩn cho duty này vì:
- Pressure seal bonnet — áp suất hệ thống tự ép gasket kín → càng áp cao càng kín (ngược logic flange bolt)
- Extended bonnet — kéo dài packing ra xa khỏi vùng 540°C → packing sống ở < 200°C
- Metal-to-metal seat — không có elastomer để creep
- ASME N stamp capable — phù hợp cả nuclear-grade requirement

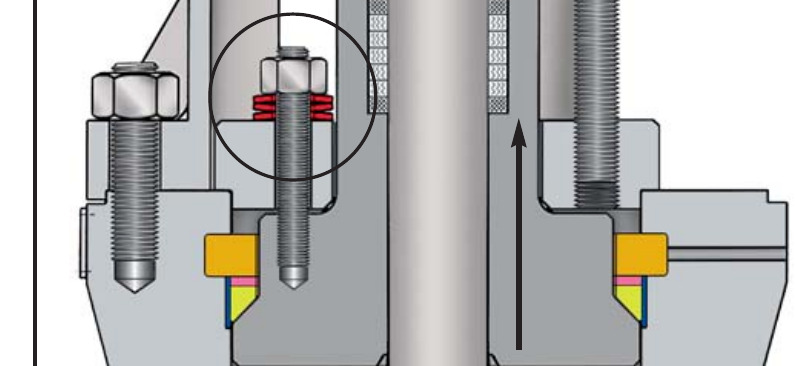

2. Cấu Tạo Pressure Seal Globe Valve
| Thành phần | Vật liệu điển hình | Tuổi thọ kỳ vọng |
|---|---|---|
| Body | A217 WC9 (Cr-Mo cast) hoặc A182 F22 forged | 30+ năm |
| Bonnet + pressure seal gasket | Body steel + graphite-impregnated gasket | Gasket: 5-8 năm |
| Yoke | Carbon steel | 30+ năm |
| Stem | Nitronic 50 (cao bền + chống ăn mòn) | 10-15 năm |
| Disc | Stellite-faced metal | 10-15 năm |
| Seat | Stellite hardfacing | 10-15 năm |
| Packing | Die-formed graphite rings | 1-2 năm ← wear-prone |
| Backseat bushing | Cobalt alloy | 10-15 năm |
| Hand wheel / actuator | — | Theo motor/gear life |
Quy tắc kế hoạch vật tư: packing là item thay routine (annual). Gasket pressure seal là item major overhaul (5-8 năm). Các thành phần khác — kiểm tra tại major overhaul, thay theo điều kiện.
3. Lịch Bảo Trì Theo Chu Kỳ
3.1 Quarterly Inspection (mỗi 3 tháng) — Online
Không dừng unit. Visual + functional check trong vận hành:
- ✓ Kiểm tra rò gland (packing leakage) — visual + IR thermal
- ✓ Kiểm tra rò bonnet area — visual hơi xì
- ✓ Kiểm tra insulation jacket — còn nguyên không, không hở thermal bridge
- ✓ Kiểm tra position indicator — đồng bộ với DCS reading
- ✓ Vibration check — pickup sensor nếu có
- ✓ Stem stroke spot check (nếu có MOV) — không stuck
Output: report 1 trang per valve, log vào CMMS.
3.2 Annual Maintenance (mỗi 12 tháng) — Planned Outage
Trong scheduled annual outage (typically 7-14 ngày cho thermal plant 600 MW):
Annual checklist
- ✓ Thay graphite packing rings — disassemble gland, thay full set rings, set torque chuẩn (typical 50-80 Nm cho DN 250)
- ✓ Kiểm tra stem — pitting, scoring, straightness; polish hoặc thay nếu wear > 0.2mm
- ✓ Kiểm tra backseat — confirm seal khi van mở full
- ✓ Stroke test — đo torque profile, cycle time
- ✓ Position calibration — DCS reading vs mechanical position
- ✓ External leak test — service air pressure ở 1.0× design pressure check rò
- ✓ Bôi trơn yoke nut + bevel gear
- ✓ Inspection lubrication chambers MOV
Packing replacement tips: dùng đúng packing tool, không dùng tô-vít. Set torque theo spec (over-torque = stem stuck, under-torque = leak). Sau khi đóng gland, stroke valve full open-close 3 lần rồi re-tighten.
3.3 Major Overhaul (mỗi 5 năm hoặc 40,000 hrs operation) — Extended Outage
Yêu cầu dismount van khỏi pipe. Workshop overhaul:
Major overhaul scope
- Dismount valve — chuyển workshop có overhead crane
- Disassemble — bonnet, yoke, stem, disc
- NDT inspection:
- PT (penetrant) cho body + bonnet — tìm crack
- UT (ultrasonic) wall thickness — corrosion/erosion
- Magnetic particle cho stem + yoke
- Hardness test cho seat & disc stellite (HRC 40+ acceptable)
- Lap seat & disc — nếu wear < 2mm, lap restore; wear > 2mm thì thay
- Pressure seal gasket — thay mới (always)
- Packing — thay mới (always)
- Stem — measure straightness, thay nếu wear/bent
- Backseat bushing — thay nếu wear
- Hydrostatic test (xem Section 5)
- Re-assembly với torque chuẩn manufacturer
- Re-mount — gasket flange mới, bolt-up theo torque sequence
- Commissioning test — stroke, leak test online
Spare parts kit thường order trước major overhaul:
- Pressure seal gasket assembly
- Full packing set
- Stem (nếu wear báo trước)
- Seat & disc set (nếu lap không restore được)
- Bonnet bolts (always replace nếu > 15 năm service)
4. Vật Tư Wear-Prone Cần Thay Định Kỳ
| Vật tư | Tần suất thay | Lý do |
|---|---|---|
| Graphite packing | 12 tháng | Graphite consume slowly under stem motion + thermal cycling |
| Pressure seal gasket | 5 năm (major) | Compression set sau heat cycles |
| Flange gasket bonnet-body | 5 năm (major) | Same |
| Bonnet bolts | 15 năm | Creep relaxation ở 540°C |
| Stem | 10-15 năm (theo wear) | Surface wear, bending |
| Seat & disc | 10-15 năm (theo lap-ability) | Stellite wear, pitting |
Lưu ý: luôn dùng OEM packing & gasket cho main steam. Aftermarket packing có thể không chịu được 540°C continuous → leak trong 3-6 tháng.

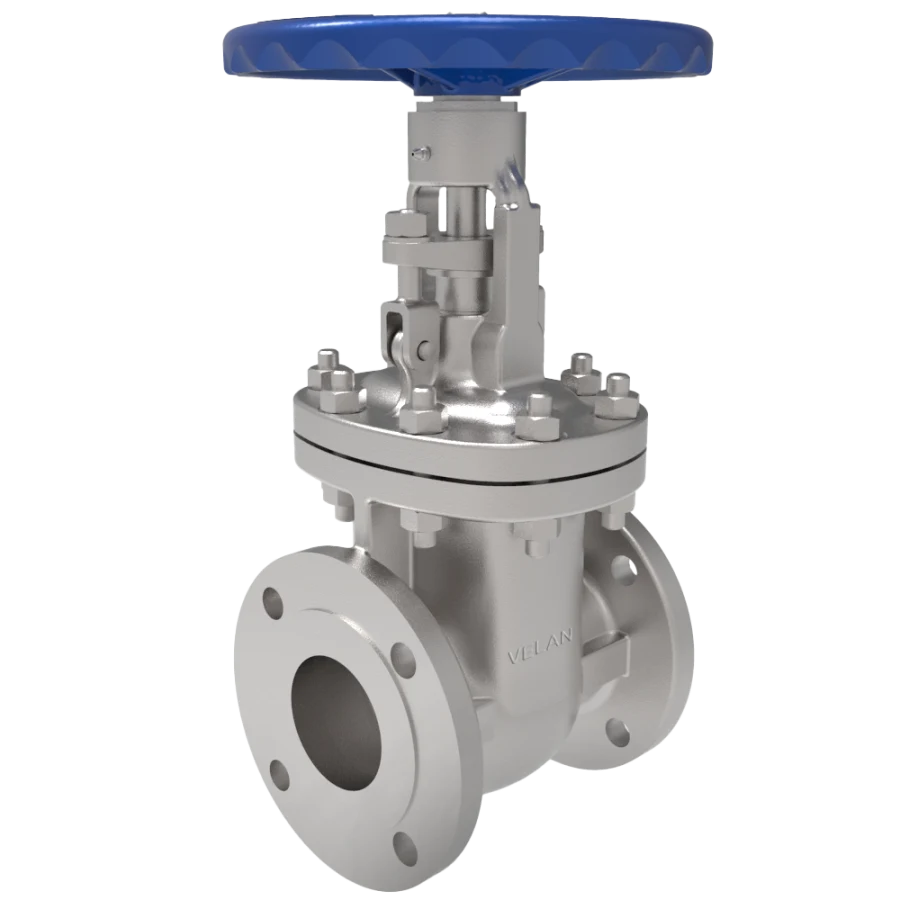

5. Hydrostatic Test Sau Overhaul
Bắt buộc trước khi return-to-service. Theo ASME B16.34 và API 598:
5.1 Shell test
- Pressure: 1.5× design pressure (cho Class 2500: shell test ~360 bar)
- Medium: nước sạch (chlorides < 250 ppm để tránh stress corrosion)
- Duration: 30 phút minimum cho DN ≥ 200
- Acceptance: zero visible leakage qua body wall
5.2 Seat test
- Pressure: 1.1× design pressure
- Direction: cả 2 hướng (cho bi-directional)
- Duration: 60 giây minimum
- Acceptance theo Class VI cho main steam (allowable leak rate ≈ 0 cho DN 250)
5.3 Documentation
- Test report ký bởi QC inspector
- Pressure-time chart
- Material certificate EN 10204 3.1 cho parts thay
- Re-stamp/re-tag van với date overhaul
Phần lớn workshop overhaul Việt Nam yêu cầu witness từ end user (EVN/PetroVietnam representative) cho shell test. Plan schedule trước 2 tuần.
6. Khi Nào Thay Van — Không Sửa Nữa?
Tiêu chí quyết định thay full valve thay vì overhaul:
| Tình huống | Quyết định |
|---|---|
| Body wall thickness < 0.7× original (UT measure) | Thay |
| Crack body lớn hơn cho phép code (ASME PCC-2) | Thay |
| Stem wear > 1mm hoặc bent > 0.5mm/m | Cân nhắc thay (vs custom replacement stem) |
| Seat wear > 3mm sau lap | Thay seat/disc (không thay full valve) |
| Van > 25 năm và overhaul cost > 60% giá new | Thay |
| Material code không còn approved (vd. cũ là carbon steel, project yêu cầu Cr-Mo) | Thay |
Khi thay, options:
- OEM replacement — order VELAN exact model như cũ (lead time 12-16 tuần direct, 4-6 tuần qua MVT vì stock + local pre-test)
- Upgrade — chuyển sang Pressure Seal nếu cũ là bolted bonnet (tăng tuổi thọ 2-3 lần)
Tham khảo case study Nhiệt điện Song Hậu cho ví dụ cụ thể: cắt lead time 12 → 4 tuần, giảm chi phí 15-20%, warranty 5 năm.
7. MVT Service Offering Cho MSIV
Minh Việt Tech cung cấp:
- Pre-overhaul spec assessment — xác định model, vật liệu, lịch sử
- Spare parts kit supply — VELAN OEM packing, gasket, stem, seat/disc
- Workshop overhaul coordination — local hoặc OEM workshop
- Hydrostatic test witness — QA per ASME B16.34 / API 598
- Replacement valve supply — VELAN Pressure Seal, lead time 4-6 tuần
- Commissioning support on-site — engineer hỗ trợ stroke test, leak check
Liên hệ qua form RFQ VELAN, hoặc xem năng lực Nhiệt Điện cho danh sách services khác.
Câu Hỏi Thường Gặp (FAQ)
MSIV cần bảo trì theo lịch nào?
Quarterly (3 tháng): kiểm tra online — rò gland/bonnet, insulation, position indicator. Annual (12 tháng): thay graphite packing, kiểm tra stem/backseat, stroke test, external leak test. Major overhaul (5 năm / 40.000 giờ): tháo van, NDT, lap seat/disc, thay pressure seal gasket, hydrotest.
Vật tư nào của MSIV phải thay định kỳ?
Graphite packing: 12 tháng. Pressure seal gasket + flange gasket: 5 năm (major). Bonnet bolts: 15 năm (creep ở 540°C). Stem, seat & disc: 10–15 năm theo mức mòn. Luôn dùng packing & gasket OEM cho main steam.
Hydrotest sau overhaul yêu cầu gì?
Theo ASME B16.34 + API 598: shell test 1.5× design pressure (~360 bar cho Class 2500), nước chloride <250 ppm, giữ ≥30 phút; seat test 1.1× cả 2 hướng, đạt Class VI cho main steam. Kèm report ký QC + chart áp-thời gian + chứng chỉ vật liệu EN 10204 3.1.
Khi nào nên thay van thay vì sửa?
Thay khi: thành thân <0,7× ban đầu (UT), nứt vượt giới hạn code, van >25 năm và overhaul >60% giá mới, hoặc vật liệu cũ không còn được approve. Mòn seat <3mm thì lap; >3mm thay seat/disc (không cần thay cả van).
Vì sao dùng pressure seal cho main steam?
Pressure seal bonnet để áp suất hệ thống tự ép gasket kín (áp càng cao càng kín), extended bonnet giữ packing ở <200°C, seat metal-to-metal không creep, và có thể đạt ASME N — phù hợp duty 540°C/170 bar.
Kết Luận
MSIV trong nhà máy nhiệt điện là van tối quan trọng — bảo trì sai = mất sản lượng. Lịch chuẩn: quarterly visual + annual packing & gasket + 5-year major overhaul. Vật tư wear-prone (packing, gasket) phải dùng OEM. Hydrostatic test bắt buộc sau overhaul theo ASME B16.34 + API 598.
Khi van đến cuối life (body wear, crack, > 25 năm), thay bằng VELAN Pressure Seal mới qua MVT giúp cắt lead time 12 → 4 tuần và đảm bảo ASME N capable. Đọc thêm case study Song Hậu cho ví dụ thực tế trên cụm hơi chính 4 hợp đồng.
