Tóm tắt nhanh: Chọn dòng actuator điện theo loại van: dùng TM (multi-turn, 5–200 vòng) cho gate/globe/rising-stem, TQ (quarter-turn 90°, 17–115 giây) cho butterfly/ball/plug, và WT (high-speed ~6 giây/90°) cho waste discharge khẩn. Loại van quyết định họ actuator, không phải ngược lại; chọn sai họ dẫn đến cháy motor, gãy gear hoặc không đạt cycle time. ENERTORK đạt IP68 (8m/72h), panel non-intrusive, fail-safe battery (TQ) và full fieldbus (Profibus-DP/HART/Modbus/FF), torque tới 15.696 Nm ở dòng TM.
Một sai lầm thường gặp trong RFQ: gọi "electric actuator" như thể chỉ có một loại. Thực tế, electric actuator chia thành 3 họ thiết kế cơ bản — và chọn nhầm họ sẽ dẫn đến cháy motor sau vài tháng, gear strip ngay khi trial, hoặc không đáp ứng được cycle time của process.
ENERTORK (Hàn Quốc, 1987) — thương hiệu actuator điện được Minh Việt Tech phân phối tại Việt Nam — có 3 dòng chính tương ứng 3 họ này: TM (multi-turn), TQ (quarter-turn), và WT (high-speed). Bài này giải thích khi nào dùng cái nào.
⚡ Trả lời nhanh
Actuator điện chia 3 họ — chọn theo LOẠI VAN: TM (multi-turn, 5–200 vòng) cho gate/globe/rising-stem; TQ (quarter-turn 90°, 17–115s) cho butterfly/ball/plug; WT (high-speed ~6s) cho waste discharge khẩn. ENERTORK đạt IP68 (8m/72h), panel non-intrusive, fail-safe battery (TQ), full fieldbus — phù hợp DCS/SCADA. Chọn sai họ → cháy motor / gãy gear / không đạt cycle time.
1. Multi-Turn vs Quarter-Turn vs High-Speed — Khác Nhau Cơ Bản
| Yếu tố | Multi-Turn (TM) | Quarter-Turn (TQ) | High-Speed (WT) |
|---|---|---|---|
| Số vòng quay đóng/mở | 5-200 vòng | 0.25 vòng (90°) | 0.25 vòng (90°) |
| Output | Rotation (cho rising stem) | Rotation + lock | Rotation nhanh |
| Loại van phù hợp | Gate, globe, rising-stem | Butterfly, ball, plug | Discharge valve (gấp) |
| Operating time điển hình | 30s – 5 phút (tuỳ stroke) | 17-115 giây | ~6 giây |
| Torque range ENERTORK | 15 – 15,696 Nm | DN 50 đến large bore | ~490 Nm (50 kg·m) |
| Ứng dụng tiêu biểu | Main steam isolation, drain | Process flow control | Waste discharge dump |
Quy tắc: valve type quyết định actuator type, không phải ngược lại. Có sẵn butterfly → phải dùng quarter-turn. Có gate valve cần handwheel rotation → multi-turn. Có waste discharge cần đóng < 10s → high-speed.

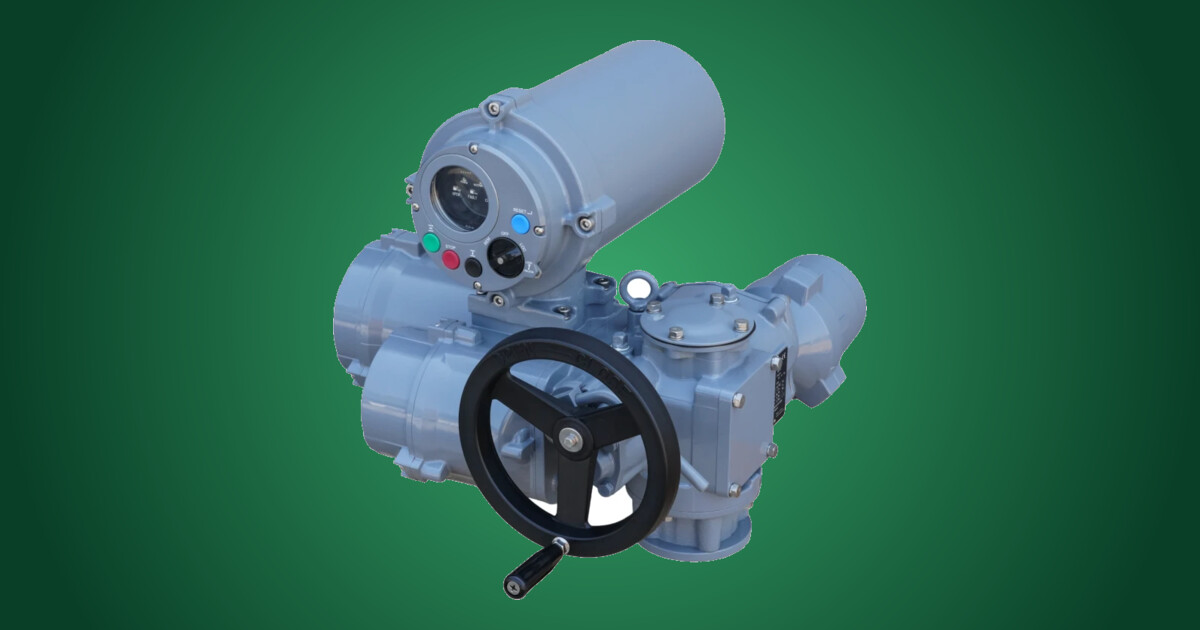

2. TM / TMi Series — Multi-Turn Cho Gate, Globe, Rising-Stem
ENERTORK TM là dòng multi-turn chủ lực — dùng cho mọi van cần stem quay nhiều vòng để open/close. Áp dụng điển hình:
- Gate valve isolation (nhà máy nhiệt điện, refinery)
- Globe valve control (steam, water)
- Rising-stem valve (nuclear, critical service)
- Floodgate, sluice gate (thuỷ lợi, đập)
Spec chính TM
| Spec | Giá trị |
|---|---|
| Torque | 15 → 15,696 Nm |
| IP rating | IP68 (8m / 72h) |
| Explosion-proof | Exd IIB T4 ATEX (option) |
| Fire-resistant coating | UL 1709:2005 |
| Fieldbus | Profibus-DP, FF, HART, Modbus |
| Cấp nguồn | 3-phase 380V/400V hoặc 1-phase 220V; DC option |
Đặc trưng ENERTORK TM/TMi
- Non-intrusive control panel — không có penetration cho nút bấm → IP68 thực sự (đa số competitor "IP67" nhưng nút bấm xuyên housing không kín)
- Torque self-sustaining function — auto protect motor khi torque switch trip
- High-torque low-inertia motor — đỉnh torque ngay khi khởi động (quan trọng cho unseating sau dừng dài)
- SLT (Spring Loaded Thrust Unit) — bảo vệ valve/actuator khỏi thermal expansion của stem
- TMi version — 2-wire communication + data logging operational history
3. TQ / TQi Series — Quarter-Turn Cho Butterfly, Ball, Plug
TQ là dòng quarter-turn — quay 90° để open/close. Áp dụng cho gần như mọi van rotary:
- Butterfly valve (EBRO Z011/Z014/HP series)
- Ball valve (VELAN Securaseal, soft-seated process valve)
- Plug valve
- Damper (HVAC, flue gas)
Spec chính TQ
| Spec | Giá trị |
|---|---|
| Torque range | DN 50 → large bore valves |
| Operating time | 17 – 115 giây cho 90° stroke (standard) |
| IP rating | IP68 (same as TM) |
| Fail-safe option | Battery backup — về vị trí an toàn khi mất điện |
| DC motor option | Solar-powered installation possible |
Đặc trưng ENERTORK TQ/TQi
- Non-intrusive panel (cùng kiến trúc TM)
- Fail-Safe with battery — critical cho safety system (ESD, BMS)
- 2-wire communication (TQi) — wiring đơn giản cho distributed control
- Data logging — lưu lịch sử vận hành phục vụ điều tra incident
Lưu ý: TQ không có rising-stem support. Nếu van là quarter-turn-rotated-from-multi-turn-actuator (rare case), dùng TM + bevel gearbox riêng.
4. WT Series — High-Speed Cho Waste Discharge
WT là họ niche nhưng critical trong waste/sewage handling:
| Spec | Giá trị |
|---|---|
| Torque | 50 kg·m (~490 Nm) |
| Stroke time | ~6 giây cho 90° (vs 17-115s của TQ) |
| IP rating | IP67 |
| Ứng dụng | Waste discharge dump valve, fast emergency shutoff |
WT dùng khi quá trình cần emergency dump quá nhanh — ví dụ:
- Slurry tank emergency discharge (mining)
- Septic / waste truck dump valve
- Fast sample dump cho lab process
Nếu không có yêu cầu < 10s, không nên ép dùng WT — torque thấp (490 Nm) giới hạn DN, và stroke time quá ngắn có thể gây water hammer.
5. Spec Cần Check Khi RFQ Actuator
Chuẩn bị các thông tin sau cho mọi RFQ actuator:
5.1 Yêu cầu cơ bản
- Loại van + DN + PN (để tính torque cần)
- Mounting flange (ISO 5210 cho multi-turn, ISO 5211 cho quarter-turn, F-code)
- Stem size + key type (ISO 5210 type A/B, hoặc custom)
- Operating time (giây cho 1 stroke; nhanh hơn = motor lớn hơn)
- Cycle frequency (lần/giờ — ảnh hưởng duty cycle motor)
5.2 Môi trường
- Nhiệt độ ambient (-30°C đến +60°C standard; cao hơn cần special motor)
- IP rating (IP67 indoor, IP68 outdoor/flood-prone)
- Hazardous area (ATEX zone 1/2 → Exd IIB T4)
- Corrosive atmosphere (offshore, chemical plant → special coating)
5.3 Điều khiển
- Power supply (3-phase 380V/400V, 1-phase 220V, 24VDC battery)
- Control signal (4-20mA, Modbus RTU, Profibus-DP, HART, FF)
- Fail-safe (stay-put, fail-open, fail-close, fail-last)
- Position feedback (4-20mA, switch, fieldbus)
- Integration với DCS/SCADA (specify protocol)
5.4 Tuỳ chọn an toàn
- Manual override handwheel (mặc định có)
- Local control station LCS (start/stop/local-remote)
- Lockable selector switch (key lock)
- Position indicator (mechanical visual + electrical)
6. ENERTORK — Tại Sao Pick Korea Brand?
ENERTORK ra đời 1987, focus 100% vào valve actuator. Đặc trưng:
- IP68 ở mức cao — submersible 8m / 72h (nhiều competitor chỉ IP67)
- Non-intrusive panel — không penetration → IP68 không bị hỏng sau setup field
- SIL-capable configurations available
- Full fieldbus support — Profibus-DP, HART, Modbus, FF (ready cho modern DCS/SCADA)
- 3Q philosophy — Quick Delivery, Quick Service, Quick Response
- Giá cạnh tranh ~30-40% so với Rotork, AUMA (đôi khi hơn cho cùng feature)
- MVT local support — commissioning, spare, training tại Việt Nam
ENERTORK ghép tự nhiên với:
- Butterfly valve EBRO → cùng size DN, mounting ISO 5211 sẵn sàng
- Ball valve VELAN Securaseal → quarter-turn match
- Knife gate Stafsjö → multi-turn TM cho rising-stem
7. Quy Trình Yêu Cầu Báo Giá
Để spec đúng theo tiêu chí torque, IP, fail-safe và fieldbus, MVT cần model + torque + voltage + fieldbus:
- Valve datasheet — type, DN, PN, torque cần (nếu biết), mounting flange
- Operating envelope — temperature ambient, IP, ATEX zone, cycle/hour
- Power & control — voltage available, control protocol DCS
- Fail-safe requirement — có/không, fail-position
- Project standard — IEC 60534, MSS SP-86, hoặc spec end user
Gửi RFQ qua form ENERTORK. Nếu cần commissioning on-site, dịch vụ MVT bao gồm setup torque limit, calibration position, integration DCS.
Câu Hỏi Thường Gặp (FAQ)
TM, TQ và WT của ENERTORK khác nhau thế nào?
TM là multi-turn (5–200 vòng) cho van cần stem quay nhiều vòng; TQ là quarter-turn (quay 90°, 17–115s) cho van rotary; WT là high-speed (~6s/90°) cho waste discharge khẩn. Loại van quyết định họ actuator, không phải ngược lại.
Van bướm và van bi dùng actuator nào?
Dùng quarter-turn TQ (quay 90°). TQ phù hợp butterfly (EBRO), ball (VELAN Securaseal), plug và damper; có tùy chọn fail-safe battery về vị trí an toàn khi mất điện và truyền thông 2 dây cho TQi.
Gate và globe valve dùng actuator nào?
Dùng multi-turn TM (15–15.696 Nm). TM cho gate isolation, globe control, rising-stem và cửa van thủy lợi; có SLT bảo vệ khỏi giãn nở nhiệt của ty van.
IP68 và panel non-intrusive quan trọng thế nào?
IP68 (ngâm 8m/72h) cho lắp ngoài trời/ngập nước; panel non-intrusive không khoét lỗ nút bấm xuyên vỏ nên giữ kín thật sự sau khi cài đặt ngoài hiện trường (nhiều actuator ‘IP67’ bị hở ở nút bấm).
Cần thông tin gì khi gửi RFQ actuator?
Loại van + DN + PN (để tính torque), mounting flange (ISO 5210/5211), thời gian đóng/mở, tần suất cycle, nhiệt độ ambient + IP + ATEX zone, nguồn điện + giao thức điều khiển (4-20mA/Modbus/Profibus/HART), và yêu cầu fail-safe.
Kết Luận
3 dòng ENERTORK phục vụ 3 mục tiêu khác nhau: TM cho multi-turn rising-stem, TQ cho quarter-turn rotary, WT cho high-speed discharge. Match đúng dòng với loại van là bước đầu tiên. Sau đó là IP, ATEX, fail-safe, fieldbus — các yếu tố môi trường và điều khiển.
Với chứng nhận IP68 ở mức cao, non-intrusive panel, fail-safe battery, và full fieldbus support, ENERTORK là lựa chọn cost-effective cho project Việt Nam khi không cần thương hiệu châu Âu cao cấp. Gửi RFQ chi tiết → MVT phản hồi spec + lead time trong 48h.
