Trong nhà máy điện rác (waste-to-energy, WtE), van cách ly chịu nhiều dạng môi chất khó của ngành công nghiệp cùng lúc: tro đáy nóng lẫn mảnh kim loại, tro bay khô mịn dễ đóng bánh, và slurry vôi/thạch cao mài mòn từ hệ xử lý khí thải. Van bi hay van cầu thông thường nhanh chóng kẹt, mòn seat hoặc rò rỉ. Đây chính là nơi van knife gate (van cổng dao) của Stafsjö được thiết kế để xử lý — với từng dòng van chuyên biệt cho từng vị trí trên dây chuyền.
⚡ Trả lời nhanh
Cho nhà máy điện rác, Stafsjö đề xuất chia van knife gate theo vị trí: dòng MV bọc seat kim loại (metal seated) tùy biến nhiệt độ cao cho tro đáy có mảnh kích thước không đều; dòng HG full-bore thông suốt cho tro bay khô mịn để tro tự rơi qua thân van; và dòng SLV push-through cho slurry vôi/thạch cao trong hệ khử lưu huỳnh khí thải (FGD). MV có dải DN 50–1800, áp suất tới 16 bar ở cỡ nhỏ; HG có dải DN 50–1200, kín hai chiều.
Vì Sao Điện Rác Là Bài Toán Khắc Nghiệt Cho Van Cách Ly
Một nhà máy đốt rác phát điện không xử lý một dòng môi chất đồng nhất. Sau buồng đốt, dòng vật chất tách thành nhiều nhánh, mỗi nhánh có đặc tính rất khác nhau về nhiệt độ, độ ẩm, kích thước hạt và tính mài mòn. Một loại van duy hiếm khi phù hợp cho tất cả các vị trí.
Stafsjö phát triển van cổng dao chuyên cho các môi chất khó như bột giấy, bùn, slurry khoáng, nước thải và xử lý tro tại nhà máy điện. Nguyên lý chung là lưỡi dao có cạnh vát cắt xuyên qua môi chất; khi đóng, lưỡi dao ép vào seat tạo kín. Cơ chế này phù hợp cho cả chất lỏng có hạt rắn lẫn môi chất khô như tro, hạt và phế thải — đúng những gì gặp tại nhà máy WtE. Khi cần đánh giá tổng thể nhiều dòng van trong cùng dự án, MVT thường xuất phát từ năng lực kỹ thuật và phối hợp dự án để chọn cấu hình tối ưu cho từng vị trí.

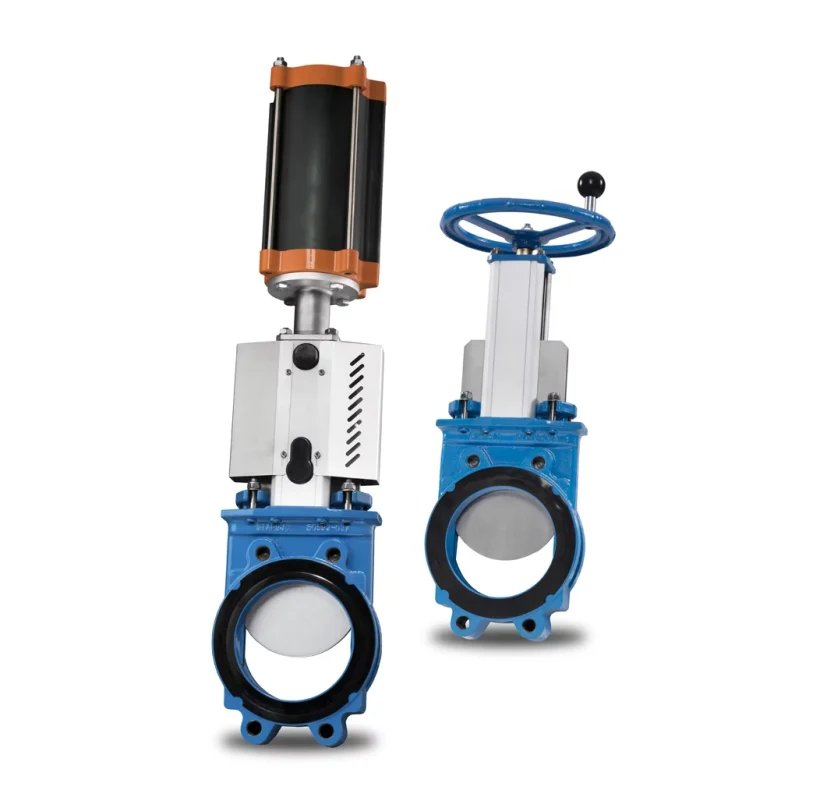

Tro Đáy (Bottom Ash): Dòng MV Bọc Seat Kim Loại Nhiệt Độ Cao
Tro đáy là phần xỉ rơi xuống đáy lò sau khi đốt, thường nóng và lẫn mảnh không đều — kim loại, mảnh thủy tinh, sạn lớn. Với môi chất này, Stafsjö khuyến nghị van MV bọc seat kim loại (metal seated) tùy biến cho nhiệt độ cao. Khoảng hở nội thân lớn giúp van chống kẹt khi gặp vật rắn cứng, và kết cấu module dễ bảo trì — yếu tố quan trọng khi cụm xả tro vận hành liên tục.
Theo tài liệu kỹ thuật của Stafsjö, dòng MV có các thông số chính:
- Dải kích thước: DN 50 – DN 1800 (2″ – 72″).
- Thân: một mảnh tới DN 800, hai mảnh chắc chắn từ DN 900 trở lên.
- Vật liệu thân: inox EN 1.4408, gang cầu, Duplex EN 1.4462, hoặc tương đương 254 SMO.
- Seat: tùy chọn EPDM, FKM/FPM, NBR, polyurethane, PTFE — và bản seat kim loại bằng inox với băng grafoil dùng cho nhiệt độ cao của tro đáy.
- Áp suất làm việc ở 20°C: DN 50–125 đạt 16 bar; DN 150–300 đạt 10 bar; DN 350–600 đạt 6 bar; DN 700–1000 đạt 4 bar.
- Làm kín cổ: hộp đệm TwinPack, tùy chọn cạp đáy hộp (box bottom scraper) và double gland.
- Tùy chọn hữu ích cho tro: purge port (cổng xả/thổi rửa), deflection cone (nón hướng dòng), V-port.
Van MV là loại một chiều (uni-directional), tuân thủ chỉ thị thiết bị áp lực 2014/68/EU và được thử áp trước khi xuất xưởng.

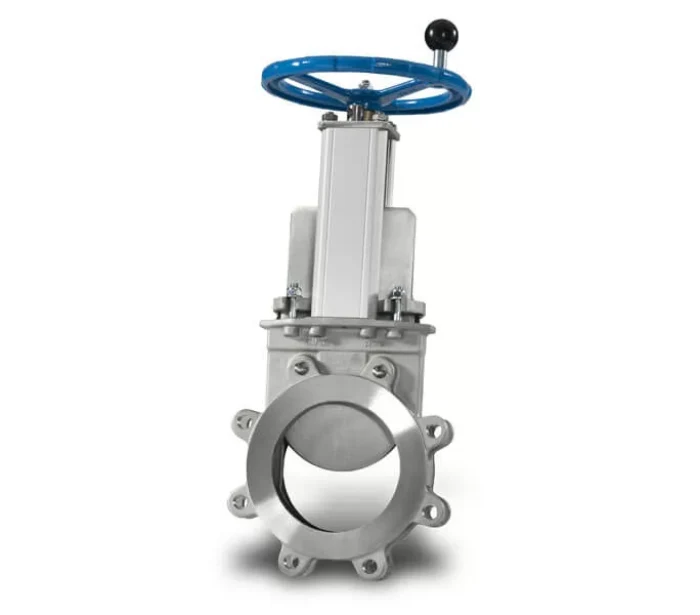

Tro Bay (Fly Ash): Dòng HG Full-Bore Để Tro Tự Rơi
Tro bay là bụi mịn thu hồi từ phễu lọc bụi và hệ khí thải, rất dễ đóng bánh nếu đọng trong hốc van. Với vị trí này, Stafsjö khuyến nghị van HG có lỗ thông suốt (through-going, full bore): ở vị trí mở, thân van không có hốc chứa để tro mắc lại, toàn bộ tro rơi xuyên qua. Khi đóng/mở theo chu trình vận hành bình thường, van tự làm sạch tro trong thân — giảm rủi ro nghẹt cụm cấp tro vào hệ vận chuyển.
Thông số dòng HG theo tài liệu Stafsjö:
- Dải kích thước: DN 50 – DN 1200 (2″ – 48″).
- Kiểu kín: kín hai chiều (bi-directional), zero-leakage.
- Seat: kim loại, polyurethane hoặc PTFE.
- Vật liệu thân: inox, gang cầu, tương đương 254 SMO, Duplex, và titanium theo yêu cầu.
- Môi chất: ngoài tro và hạt, HG còn xử lý bột giấy tới nồng độ 18%, slurry và dịch — cho thấy biên độ chịu môi chất rộng.
Slurry FGD và So Sánh Nhanh Ba Dòng Van
Hệ khử lưu huỳnh khí thải (FGD) dùng slurry vôi (limestone) hoặc thạch cao (gypsum) — môi chất mài mòn mạnh. Stafsjö khuyến nghị van SLV kiểu push-through được thiết kế để chịu môi chất mài mòn, với đặc tính dòng chảy tốt và kín hai chiều. Bảng dưới tóm tắt cách phân bổ theo vị trí:
| Vị trí trong WtE | Dòng van Stafsjö | Đặc điểm then chốt |
|---|---|---|
| Tro đáy (bottom ash) nóng, mảnh lớn | MV (seat kim loại, nhiệt độ cao) | Khoảng hở lớn chống kẹt; DN 50–1800; tới 16 bar (cỡ nhỏ) |
| Tro bay (fly ash) khô mịn | HG (full-bore thông suốt) | Tro tự rơi qua thân; kín hai chiều; DN 50–1200 |
| Slurry vôi/thạch cao (FGD) | SLV (push-through slurry) | Chịu mài mòn; dòng chảy tốt; kín hai chiều |
| Than/bụi rửa than (nếu có) | MV | Dễ bảo trì, khoảng hở nội thân lớn |
Cách tiếp cận theo vị trí này không chỉ riêng điện rác. Nguyên tắc tương tự áp dụng cho nhà máy năng lượng sinh khối; bạn đọc có thể tham khảo thêm bài van knife gate cho nhà máy năng lượng sinh khối (biomass) để thấy sự khác biệt khi môi chất là dăm gỗ, mùn cưa thay vì tro xỉ.
Lưu Ý Khi Triển Khai Tại Nhà Máy Việt Nam
Các dự án điện rác ở Việt Nam (Sóc Sơn, Cần Thơ, các dự án WtE đô thị mới) đều vận hành liên tục với rác đầu vào không phân loại triệt để — độ ẩm và thành phần thay đổi mạnh theo mùa. Vài điểm thực tế khi chọn van:
- Đừng chọn một loại van cho mọi vị trí. Tro đáy, tro bay và slurry FGD có yêu cầu seat và vật liệu khác hẳn nhau.
- Ưu tiên purge port cho tro bay. Cổng thổi rửa giúp duy trì độ kín seat khi bụi mịn bám.
- Tính dư biên nhiệt độ cho tro đáy. Bản seat kim loại với grafoil là cấu hình phù hợp khi nhiệt độ vượt giới hạn của seat đàn hồi.
- Xét vật liệu thân theo độ ăn mòn. Với clo và muối trong khí thải rác, các bản Duplex/254 SMO đáng cân nhắc thay vì gang cầu thông thường.
MVT là nhà phân phối van công nghiệp tại Việt Nam, tư vấn cấu hình theo từng vị trí và hỗ trợ tài liệu kỹ thuật. Xem danh mục van knife gate Stafsjö để biết các dòng MV, HG, SLV và phụ kiện đi kèm.
Câu Hỏi Thường Gặp (FAQ)
Van knife gate Stafsjö nào phù hợp cho tro đáy nóng?
Stafsjö khuyến nghị dòng MV bọc seat kim loại tùy biến cho nhiệt độ cao. Khoảng hở nội thân lớn giúp chống kẹt khi tro đáy lẫn mảnh kim loại, thủy tinh kích thước không đều, đồng thời kết cấu module dễ bảo trì.
Tro bay khô mịn nên dùng van nào để tránh đóng bánh?
Dòng HG có lỗ thông suốt full-bore là lựa chọn phù hợp. Ở vị trí mở, thân van không có hốc chứa nên tro rơi xuyên qua; van tự làm sạch tro trong thân theo chu trình đóng/mở bình thường, hạn chế nghẹt.
Van Stafsjö chịu áp suất tối đa bao nhiêu?
Theo tài liệu dòng MV ở 20°C: DN 50–125 đạt 16 bar; DN 150–300 đạt 10 bar; DN 350–600 đạt 6 bar; DN 700–1000 đạt 4 bar. Thông số cụ thể thay đổi theo cấu hình và cần xác nhận với datasheet từng dòng.
Hệ xử lý khí thải FGD nên chọn van gì?
Với slurry vôi hoặc thạch cao mài mòn trong hệ khử lưu huỳnh, Stafsjö đề xuất van SLV kiểu push-through, được thiết kế để chịu môi chất mài mòn với đặc tính dòng chảy tốt và kín hai chiều.
Van Stafsjö có chứng nhận và thử áp không?
Dòng MV tuân thủ chỉ thị thiết bị áp lực 2014/68/EU và được thử áp trước khi xuất xưởng. Theo yêu cầu, Stafsjö có thể cấp báo cáo thử 2.2 và chứng nhận kiểm tra 3.1 theo EN 10204.
Kết Luận
Nhà máy điện rác không có một dòng môi chất duy, nên cũng không nên có một loại van duy. Cách Stafsjö phân bổ — MV seat kim loại cho tro đáy nóng, HG full-bore cho tro bay khô mịn, SLV push-through cho slurry FGD — giúp mỗi vị trí có van đúng đặc tính, giảm kẹt, giảm mòn và kéo dài chu kỳ bảo trì. Việc chọn đúng dải DN, vật liệu thân và cấu hình seat ngay từ đầu là khoản đầu tư tiết kiệm chi phí dừng máy về sau.
