Trong nhà máy dệt nhuộm, van là điểm yếu thường bị hỏng sớm vì phải làm việc cùng lúc với ba yếu tố khắc nghiệt: hoá chất ăn mòn (xút NaOH, axit axetic, thuốc nhuộm hoạt tính), nhiệt độ cao của bể nhuộm và quá trình đóng/mở liên tục. Để van bền và kín lâu dài, lời giải gọn nhất là chọn đúng kết cấu theo môi chất: van bướm seat đàn hồi (EPDM/FKM) cho nước nóng, dòng kiềm và môi chất bán ăn mòn; van bướm lót PTFE cho axit/kiềm đậm đặc và hoá chất độc hại. EBRO Armaturen cung cấp cả hai dòng này với dải nhiệt và vật liệu phù hợp cho điều kiện dệt nhuộm tại Việt Nam.
⚡ Trả lời nhanh
Van cho nhà máy dệt nhuộm nên chọn theo môi chất và nhiệt độ. Với nước nóng, dung dịch kiềm nhẹ và môi chất bán ăn mòn, dùng van bướm seat đàn hồi EBRO (ví dụ Z 614-K, DN 50–DN 300, áp suất tới 10 bar, nhiệt độ -40°C đến +200°C tuỳ vật liệu seat). Với axit/kiềm đậm đặc và hoá chất độc, dùng van bướm lót PTFE EBRO (T 211-A wafer, T 214-A lug, T 212-A double-flange) với lớp lót PTFE nguyên sinh tối thiểu 3 mm và phớt trục kép. Đệm EPDM hợp với kiềm/nước, FKM (FPM) hợp với nhiều axit và nhiệt cao hơn.
Vì Sao Van Trong Dây Chuyền Dệt Nhuộm Dễ Hỏng?
Quy trình nhuộm vải đặt van vào một trong những môi trường khắc nghiệt của ngành công nghiệp. Bể nhuộm thường xử lý nhiệt độ cao, dung dịch kiềm để làm mềm sợi (mercerizing), axit axetic để chỉnh pH, cùng muối và thuốc nhuộm hoạt tính có tính ăn mòn. Mỗi yếu tố tác động lên một bộ phận khác nhau của van:
- Đệm kín (seat/liner): phồng, cứng hoặc thoái hoá nếu chọn sai cao su so với hoá chất.
- Thân và đĩa van: rỗ bề mặt do ăn mòn điện hoá nếu hợp kim không đủ chống chịu.
- Trục van: điểm rò rỉ tiềm ẩn khi hoá chất len qua phớt trục đơn.
Hệ quả là rò rỉ ra sàn, mất môi chất, dừng máy đột xuất và chi phí thay van lặp lại. Cách phòng ngừa hiệu quả không nằm ở việc mua van đắt tiền hơn, mà ở việc khớp đúng vật liệu với từng dòng hoá chất trong dây chuyền.
Hai Họ Van EBRO Phù Hợp Cho Dệt Nhuộm
EBRO Armaturen chia van bướm thành nhiều họ theo mức độ ăn mòn của môi chất. Với nhà máy dệt nhuộm, hai họ thường dùng là van seat đàn hồi và van lót PTFE.
Van bướm seat đàn hồi (resilient seated)
Đây là dòng kinh tế cho nước công nghệ, nước nóng, dung dịch kiềm nhẹ và môi chất bán ăn mòn. Ví dụ tiêu biểu là Z 614-K kiểu lug, thân chẻ (split body) bằng inox, dải đường kính DN 50–DN 300, áp suất làm việc tới 10 bar và nhiệt độ -40°C đến +200°C tuỳ vật liệu seat. Van đạt chuẩn lắp đặt EN 558 Series 20, ISO 5752 Series 20, API 609 và độ kín theo EN 12266 (cấp rò rỉ A). Vật liệu seat quyết định tính tương thích hoá chất: EPDM hợp với kiềm và nước, còn FKM (FPM) chịu được nhiều axit và mức nhiệt cao hơn.
Van bướm lót PTFE (PTFE-lined)
Cho công đoạn tiếp xúc axit/kiềm đậm đặc, thuốc nhuộm có tính ăn mòn cao và hoá chất độc hại, EBRO có dòng van lót PTFE: T 211-A (wafer), T 214-A (lug) và T 212-A (double-flange). Toàn bộ bề mặt tiếp xúc môi chất được phủ PTFE nguyên sinh dày tối thiểu 3 mm để chống thẩm thấu, kết hợp phớt trục kép nhằm tăng an toàn vận hành với môi chất ăn mòn. Phiên bản T 211-C và T 214-C theo chuẩn PAS 1085 dành riêng cho môi chất độc và ăn mòn mạnh. Nếu bạn đang phân vân giữa các loại lớp lót, có thể tham khảo bài viết van bướm lined PTFE và cách chọn lớp lót EBRO để hiểu sâu hơn.
So Sánh Lựa Chọn Vật Liệu Theo Môi Chất
Bảng dưới đây tổng hợp hướng chọn vật liệu theo từng dòng hoá chất phổ biến trong dệt nhuộm, dựa trên tài liệu EBRO và nguyên tắc tương thích hoá chất chung. Đây là khung định hướng — thông số cuối cùng cần đối chiếu với nồng độ, nhiệt độ và áp suất thực tế tại nhà máy.
| Môi chất / Công đoạn | Kết cấu van đề xuất | Vật liệu tiếp xúc | Ghi chú nhiệt độ |
|---|---|---|---|
| Nước nóng công nghệ, nước cấp bể | Van seat đàn hồi (Z 614-K) | Seat EPDM | EPDM phù hợp dải kiềm/nước; đối chiếu giới hạn nhiệt theo seat |
| Dung dịch kiềm NaOH (xút) | Van seat đàn hồi hoặc van lót PTFE | EPDM hoặc lót PTFE | Nồng độ cao và nhiệt cao nên ưu tiên PTFE |
| Axit axetic, chỉnh pH bể nhuộm | Van lót PTFE (T 211-A / T 214-A) | Lót PTFE, thân inox | PTFE chịu axit; FKM cho dải nhiệt rộng hơn EPDM |
| Thuốc nhuộm ăn mòn, hoá chất độc | Van lót PTFE chuẩn PAS 1085 (T 211-C / T 214-C) | Lót PTFE ≥ 3 mm, phớt trục kép | Dải -40°C đến +200°C tuỳ DN và áp suất |
Một lưu ý quan trọng: đệm EPDM có khả năng chịu nhiều loại axit, kiềm và muối ở mức nhiệt tới khoảng 90°C, nhưng với bể nhuộm nhiệt cao hơn thì cần cân nhắc chuyển sang FKM hoặc kết cấu lót PTFE. Khi không chắc về dữ liệu tương thích, nên gửi bảng hoá chất (tên, nồng độ, nhiệt độ) để kỹ thuật đối chiếu thay vì chọn theo cảm tính.
Tự Động Hoá Van Trong Dây Chuyền Nhuộm

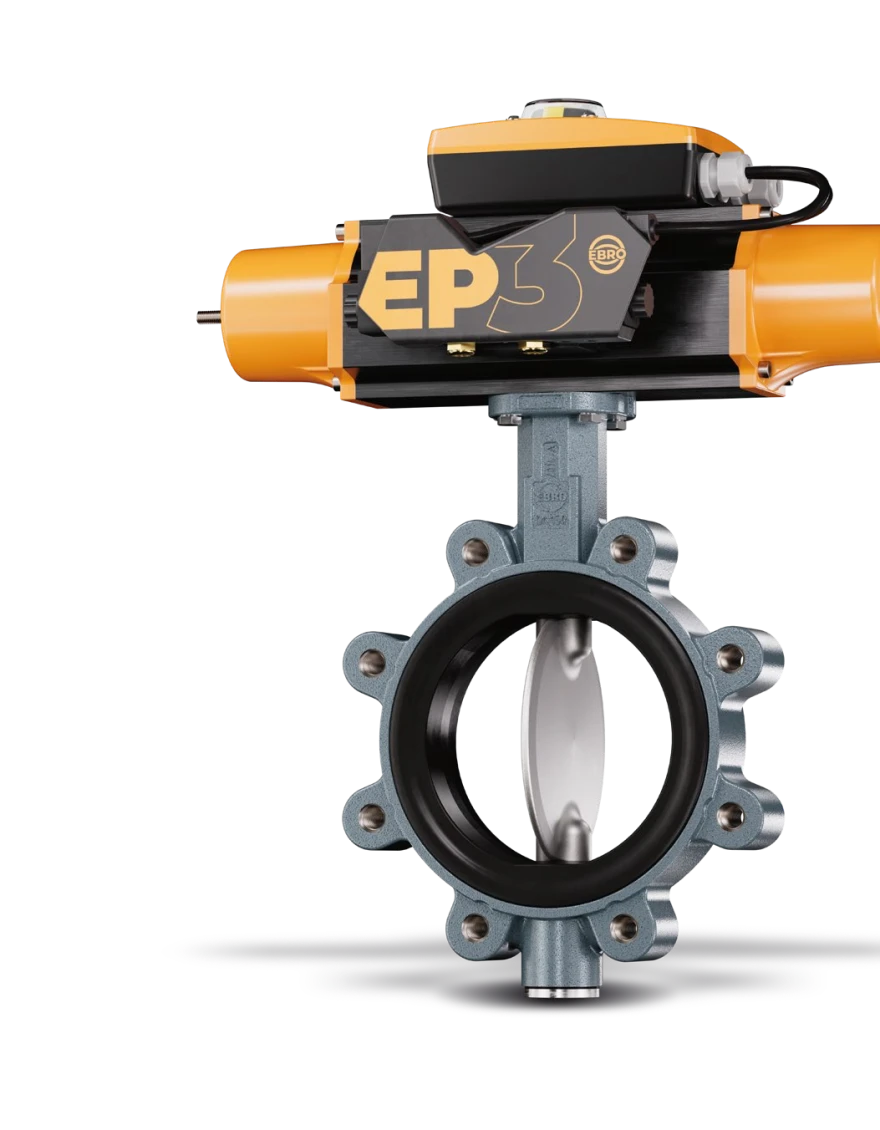

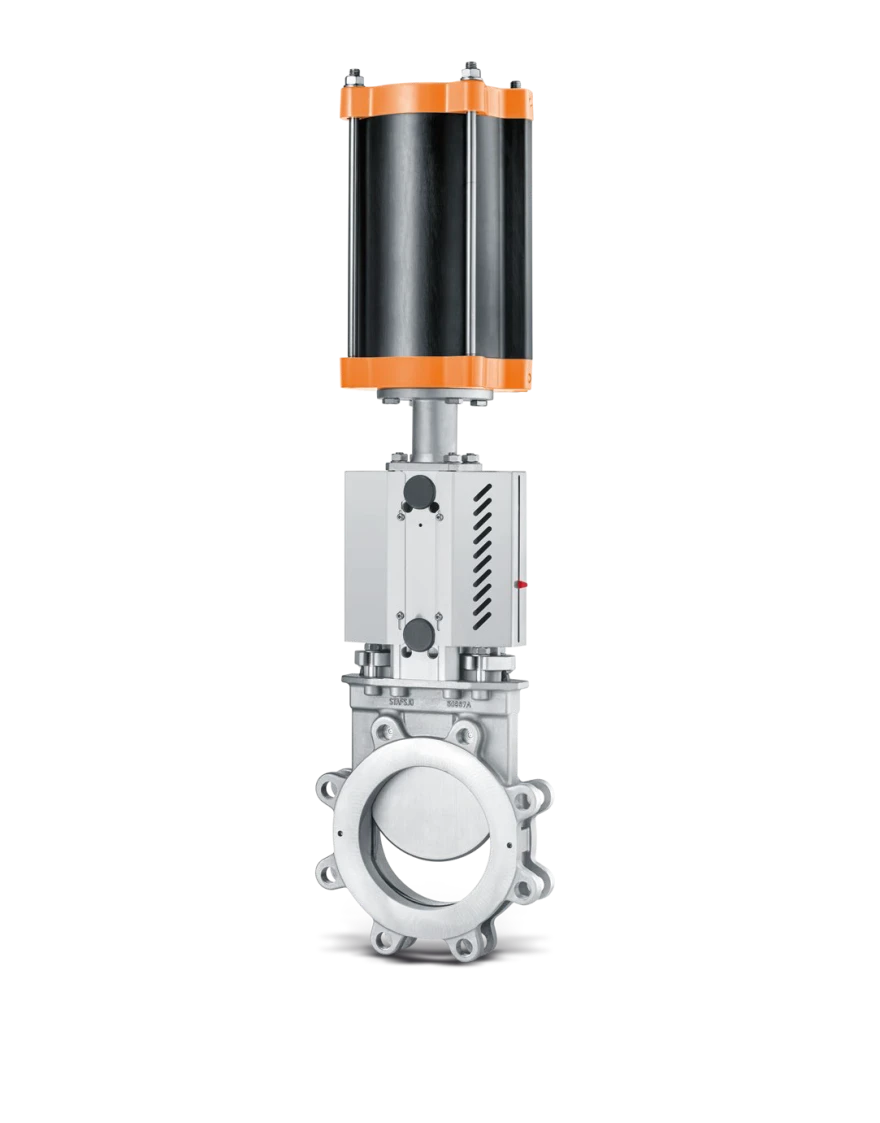

Bể nhuộm hiện đại vận hành theo chương trình: nạp nước, cấp hoá chất, gia nhiệt, xả, giặt — mỗi bước cần đóng/mở van chính xác và lặp lại nhiều lần mỗi ngày. EBRO sản xuất bộ truyền động đồng bộ với van: bộ khí nén dòng EB theo nguyên lý scotch-yoke khớp với đặc tính mô-men của van để giảm kích thước và tiêu hao khí, cùng bộ truyền động điện dải E 65–E 210 dạng module. Việc nhà sản xuất tự làm cả van và bộ truyền động giúp cụm van vận hành ổn định và dễ đồng bộ phụ kiện như công tắc hành trình, van điện từ, bộ định vị.
Với nhà máy đang nâng cấp tự động hoá, đây là cơ hội chuẩn hoá vật liệu seat/liner cùng lúc với việc gắn bộ truyền động — tránh tình trạng van mới nhưng đệm vẫn chọn sai hoá chất. Bạn có thể xem thêm năng lực kỹ thuật và dịch vụ của MVT để được hỗ trợ tính chọn cụm van hoàn chỉnh.
Gợi Ý Triển Khai Cho Nhà Máy Tại Việt Nam
Khí hậu nóng ẩm và điều kiện vận hành liên tục tại các khu công nghiệp dệt may ở Việt Nam đặt thêm áp lực lên van. Một số gợi ý thực tế khi triển khai:
- Phân vùng theo môi chất: lập sơ đồ đường ống và đánh dấu rõ tuyến nước nóng, tuyến kiềm, tuyến axit để chọn họ van phù hợp từng đoạn, thay vì dùng một loại cho cả nhà máy.
- Dự phòng phụ tùng đệm: seat/liner là chi tiết hao mòn — nên tồn kho theo đúng mã vật liệu (EPDM/FKM/PTFE) để rút ngắn thời gian dừng máy.
- Đồng bộ tiêu chuẩn mặt bích: Z 614-K theo EN 1092 PN 10/16 và ASME Class 150, giúp dễ thay thế và hoán đổi trong hệ thống hiện hữu.
- Kiểm tra định kỳ phớt trục: với môi chất ăn mòn, kết cấu phớt trục kép của dòng lót PTFE giúp giảm rủi ro rò rỉ qua trục.
Câu Hỏi Thường Gặp (FAQ)
Van nào phù hợp cho bể nhuộm có xút và nhiệt độ cao?
Với dung dịch kiềm NaOH nồng độ và nhiệt độ cao, nên ưu tiên van bướm lót PTFE EBRO (T 211-A, T 214-A) vì lớp lót PTFE nguyên sinh chống được cả axit lẫn kiềm. Nếu kiềm nhẹ và nhiệt độ vừa phải, van seat đàn hồi với đệm EPDM có thể là phương án kinh tế hơn — cần đối chiếu nồng độ và nhiệt độ thực tế trước khi chốt.
Nên chọn đệm EPDM hay FKM cho van dệt nhuộm?
EPDM hợp với nước, hơi nước và dung dịch kiềm ở mức nhiệt khoảng tới 90°C. FKM (FPM) chịu được nhiều loại axit và làm việc ở dải nhiệt rộng hơn. Lựa chọn cuối cùng phụ thuộc vào dòng hoá chất cụ thể của từng công đoạn; với hoá chất mạnh hoặc hỗn hợp phức tạp thì kết cấu lót PTFE thường an toàn hơn cả hai loại đệm cao su.
Van bướm lót PTFE EBRO có lớp lót dày bao nhiêu?
Theo tài liệu EBRO, các van lót PTFE như T 211-A và T 214-A có lớp lót PTFE nguyên sinh dày tối thiểu 3 mm trên toàn bộ bề mặt tiếp xúc môi chất, kết hợp phớt trục kép để chống thẩm thấu và tăng an toàn khi làm việc với môi chất ăn mòn hoặc độc hại.
Van Z 614-K chịu được áp suất và nhiệt độ tối đa bao nhiêu?
Van bướm seat đàn hồi Z 614-K kiểu lug có dải đường kính DN 50–DN 300, áp suất làm việc tới 10 bar và nhiệt độ từ -40°C đến +200°C tuỳ vật liệu seat. Van đạt chuẩn EN 558 Series 20, ISO 5752 Series 20, API 609 và độ kín EN 12266 cấp rò rỉ A.
Có thể tự động hoá van trong dây chuyền nhuộm không?
Có. EBRO cung cấp bộ truyền động khí nén dòng EB và bộ truyền động điện dải E 65–E 210 được thiết kế đồng bộ với van, phù hợp cho bể nhuộm vận hành theo chương trình. Việc dùng van và bộ truyền động cùng nhà sản xuất giúp cụm van khớp mô-men và dễ tích hợp phụ kiện điều khiển.
Kết Luận
Chọn van cho nhà máy dệt nhuộm là bài toán khớp vật liệu với môi chất, không phải chọn loại van đắt. Van seat đàn hồi EBRO (như Z 614-K) phục vụ tốt cho nước nóng và môi chất bán ăn mòn, trong khi van bướm lót PTFE (T 211-A, T 214-A, T 212-A) là phương án bền cho axit, kiềm đậm đặc và hoá chất độc hại. Kết hợp với bộ truyền động đồng bộ, cụm van EBRO giúp dây chuyền nhuộm vận hành ổn định và giảm dừng máy do rò rỉ. Để chọn đúng cho từng công đoạn, hãy đối chiếu bảng hoá chất thực tế với đội kỹ thuật trước khi đặt hàng.
