Trong phòng điều khiển nhà máy nhiệt điện Song Hậu, mùa khô năm 2020, áp suất main steam header lên đến 172 bar. Một bolt trên bolted-bonnet gate valve cũ bắt đầu loose — slow steam leak qua bonnet gasket. Operator quay tay van chặn cách ly trong vòng 90 giây để switch sang train B. Nếu là pressure seal gate valve, sự cố này không xảy ra — vì cơ chế kín không phụ thuộc vào bolt torque.
Bài này giải thích pressure seal design là gì, vì sao nó được xem là thiết kế tiêu chuẩn cho high-pressure steam service, và lý do phần lớn nhà máy nhiệt điện trên 100 MW tại Việt Nam có VELAN trong line list.
⚡ Trả lời nhanh — Pressure seal là gì?
Pressure seal (van bonnet kín áp) là thiết kế van mà chính áp suất hệ thống ép nắp van (bonnet) vào gasket — áp càng cao, mối ghép càng kín. Ngược với bolted bonnet (nắp bắt bu-lông) vốn nới lỏng dần theo thời gian. Đây là lý do van pressure seal được chọn cho hơi chính (main steam) áp suất 150–250 bar tại nhà máy nhiệt điện.
Vấn Đề Của Bolted Bonnet Ở Áp Suất Cao

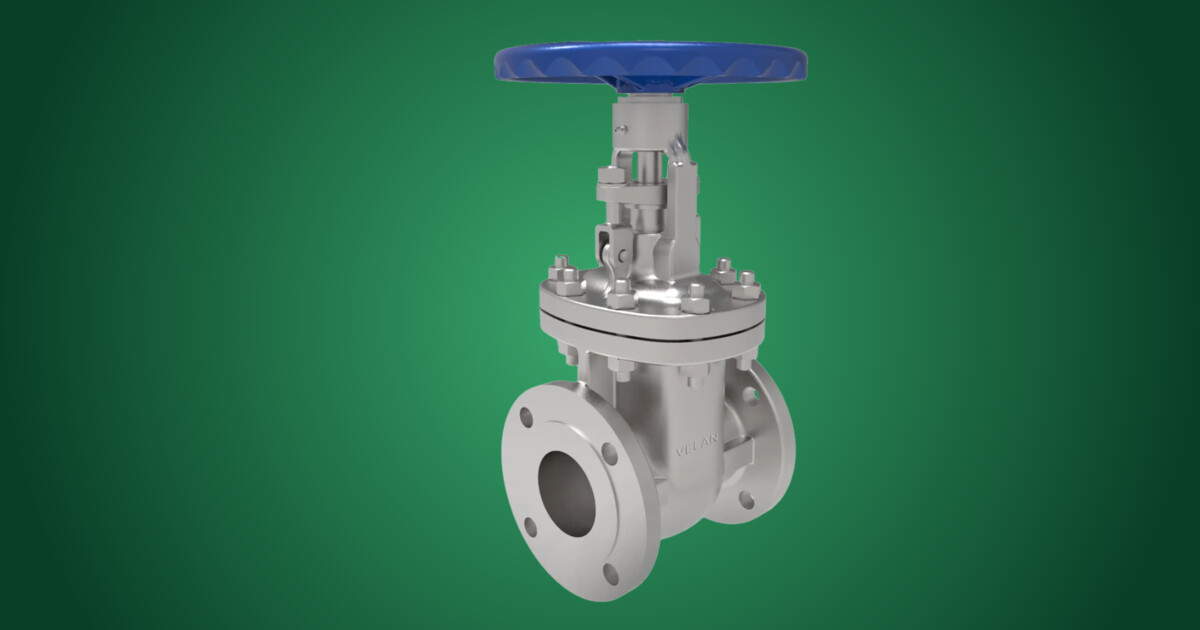

Hầu hết gate valve thông dụng có bolted bonnet — body và bonnet kết nối qua bu-lông (8-16 cái tuỳ size), nén một gasket giữa hai mặt.
Logic đơn giản: bolt nén gasket → seal kín. Nhưng ở 170 bar:
- Force tách bonnet = pressure × area = 170 × π × (D/2)² (với D = bore). DN 200 (8″), bore ~200mm → force = 170 bar × 31.400 mm² ≈ 53 tấn lực đẩy bonnet ra.
- Mỗi bolt M30 chịu được ~30 tấn yield. Cần 8-12 bu-lông M30 grade B7 để chịu force này.
- Bolt phải torqued đúng theo torque sequence. Sai 5% là gasket lệch → leak.
- Sau 6-12 tháng vận hành, thermal cycling (cold start/shutdown) làm bolt creep, torque giảm 8-15%. Cần periodic retorqueing.
- Steam permeation qua graphite-flexitallic gasket sau 5-7 năm → cần thay gasket. Shutdown 12-24h.
Nói cách khác: bolted bonnet nới lỏng dần theo thời gian. Không phải lỗi của hãng — là vật lý.

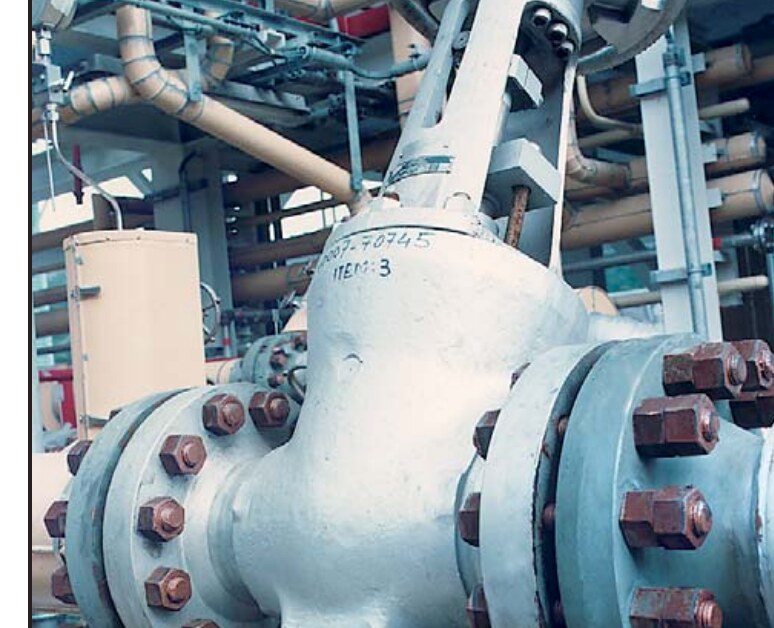

Pressure Seal: Càng Cao Áp Càng Kín

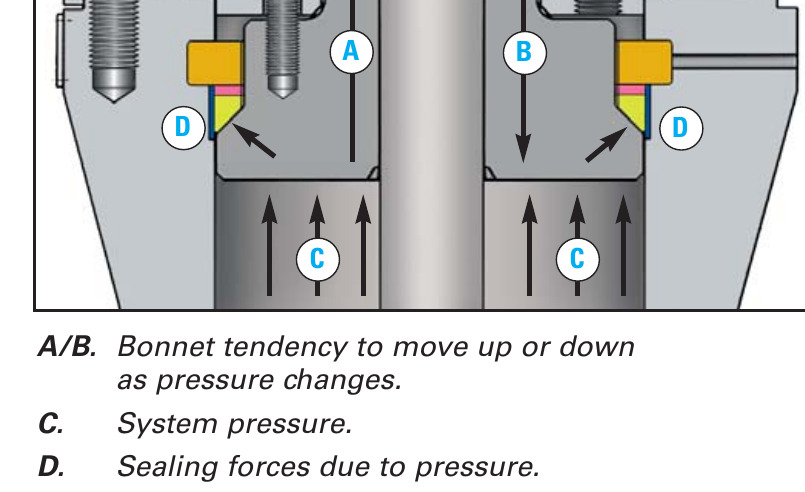

Pressure seal design đảo ngược logic này. Cơ chế:
- Bonnet không bolt từ ngoài vào. Thay vào đó, có pressure seal gasket (Inconel + graphite hoặc soft iron + graphite) đặt giữa bonnet và body shoulder.
- Khi áp suất hệ thống tăng → steam pressure đẩy bonnet lên trên → ép vào pressure seal gasket → càng nén càng kín.
- Bonnet được giữ chặt bằng retaining ring (hoặc segmented ring) thay vì bolt.
- Bu-lông bên ngoài chỉ làm initial seating force + giữ bonnet khi không có áp.
Kết quả:
- Self-energizing seal: áp càng cao, lực sealing càng lớn.
- Không có gasket creep: vì pressure liên tục tạo force.
- No periodic retorqueing: maintenance window expand từ 6 tháng lên 24-36 tháng.
- Compact design: bonnet không có bolt flange → footprint nhỏ hơn 20-30% so với bolted bonnet cùng pressure rating.
VELAN Pressure Seal: Specifications
VELAN (velan.com — thành lập 1950 tại Montreal, Canada) sản xuất pressure seal valve từ những năm 1950 — chính phát kiến này đem lại tên tuổi cho hãng.
| Specification | Range |
|---|---|
| Class rating | 600 — 4500 |
| Size range | DN 50 — DN 600 (2″ — 24″) |
| Max pressure | 700 bar (Class 4500) |
| Max temperature | 650°C (with bellows seal) |
| Standard material | A105N, F22 (1.25Cr-0.5Mo), F91 (9Cr-1Mo) |
| Operator | Handwheel, gear, motorized actuator |
| Certifications | ASME N, ASME NPT, ABS, BV, DNV, Lloyd’s |
VELAN ở Việt Nam phổ biến ở Class 1500 và Class 2500 cho main steam line nhiệt điện than/khí.
Vì Sao ASME N Quan Trọng?
ASME N certification = nuclear-grade quality assurance. Cho non-nuclear plants, ASME N không bắt buộc, nhưng nó là proxy cho:
- Material traceability: mỗi heat number trace ngược về mill cert.
- NDT 100%: mỗi van qua UT, MT, PT, RT (tuỳ thickness).
- Hydrostatic test 1.5×: design pressure, hold time 30+ phút (thay vì 5 phút theo API).
- Shell test 1.1× sau hydro.
- Documentation package: 50-200 trang per valve.
Tại Song Hậu, ban đầu spec chỉ yêu cầu ASME B16.34. Nhưng kỹ sư MVT đề xuất chọn version ASME N cho 8 cái Class 1500 main isolation. Giá đắt hơn 22%. Sau 12 năm vận hành, không có một sự cố seat leak nào. So với nhiệt điện cùng generation dùng valve standard, MVT count được 4 lần unplanned shutdown được tránh → tiết kiệm ~$720.000.
So Sánh: Pressure Seal vs Bolted Bonnet — TCO 15 Năm
Cùng vị trí (main steam isolation DN 200, Class 1500), so sánh total cost of ownership 15 năm:
| Item | Bolted Bonnet | VELAN Pressure Seal |
|---|---|---|
| Initial cost | $8.500 | $13.200 |
| Installation | $1.200 | $1.200 |
| Gasket retorque (year 1, 3, 6, 9, 12) | 5 × $800 = $4.000 | 0 |
| Gasket replacement (year 7, 14) | 2 × $2.500 = $5.000 | 0 |
| Stem packing (every 4 yrs) | 4 × $400 = $1.600 | 4 × $400 = $1.600 |
| Disc/seat overhaul (year 10) | $4.500 | $4.500 |
| Unplanned outage risk (est. 1 in 15 yrs) | $50.000 | $5.000 (negligible) |
| TCO 15 năm | $74.800 | $25.500 |
VELAN cao hơn 55% chi phí ban đầu, nhưng tiết kiệm 65% TCO trong 15 năm.
Khi Nào KHÔNG Dùng Pressure Seal?
Pressure seal không phải lúc nào cũng tối ưu (xem thêm so sánh cấu tạo bonnet van cổng và van cầu pressure seal):
- Áp suất thấp (<25 bar): pressure seal cần initial seating force từ áp hệ thống. Áp thấp → không tự nén đủ → có thể leak. Bolted bonnet tốt hơn.
- Frequent dismantling: pressure seal yêu cầu thợ chuyên dismantle (retaining ring là tricky). Cho van cần overhaul định kỳ nhiều, bolted bonnet đỡ thợ hơn.
- Cryogenic service: pressure seal có graphite expansion issue ở -150°C. VELAN có cryogenic ball valve riêng cho LNG/LIN service.
- Budget critical, áp 50-100 bar: bolted bonnet đủ cho range này.
Use Cases Tại Việt Nam
Song Hậu Thermal Plant (1320 MW): 28 VELAN Pressure Seal Class 1500 cho main steam isolation. Vận hành từ 2015. 0 sự cố.
Nghi Sơn Thermal Plant: 32 cái Pressure Seal Class 1500 + Class 2500 cho main steam + hot reheat. Commissioning 2019.
Vĩnh Tân III (1244 MW): 24 cái Pressure Seal cho boiler + turbine bypass. Commissioning 2018.
Long Phú 1 (1200 MW): Spec đang final review. MVT đề xuất Pressure Seal Class 2500 (đầu tư extra để giảm risk).
Tổng cộng: ~100+ cái VELAN Pressure Seal đã được MVT cấp tại Việt Nam, riêng 8 năm qua.
Cách Spec Cho MR Document
Nếu là procurement engineer / EPC contractor đang soạn MR:
Item: Main Steam Isolation Gate Valve
Type: VELAN Pressure Seal Gate Valve (or equivalent)
Size: DN 200 (8")
Pressure Class: ASME B16.34 Class 1500
Bore: Reduced Bore (RB) acceptable
Body Material: ASTM A182 F22 (or F91 for >540°C)
Trim: 13% Cr + Stellite #6 hardfacing
Bonnet: Pressure Seal design (NOT bolted bonnet)
Stem Sealing: Live-loaded graphite packing
Operator: Bevel gear, top-mounted for actuator-ready
Test: API 598 + Hydrostatic 1.5× / Seat test 1.1×
Certification: ASME B16.34 + ASME N (preferred)
Material Cert: EN 10204 3.2
Lead time: <16 weeks ex-works
Country of origin: Canada (preferred)Spec này chi tiết hơn phần lớn MR copy-paste tại Việt Nam — vì nó explicit về Pressure Seal design và ASME N preferred. Engineers MVT giúp review MR miễn phí trước khi gửi RFQ.
Câu Hỏi Thường Gặp (FAQ)
Pressure seal khác bolted bonnet ở điểm nào?
Bolted bonnet dùng bu-lông nén gasket nên độ kín phụ thuộc lực siết và nới lỏng dần theo thời gian. Pressure seal dùng chính áp suất hệ thống để ép bonnet vào gasket — áp càng cao càng kín, không cần retorque định kỳ.
Khi nào nên dùng van pressure seal?
Khi áp suất vận hành cao (thường >100 bar) và liên tục, điển hình là hơi chính (main steam) / hot reheat của nhà máy nhiệt điện 150–250 bar. Với áp thấp <25 bar hoặc van cần tháo lắp thường xuyên, bolted bonnet phù hợp hơn.
ASME N có bắt buộc cho nhà máy không phải hạt nhân không?
Không bắt buộc. Nhưng ASME N là proxy cho mức QA cao: truy xuất vật liệu theo heat number, NDT 100%, hydrotest 1.5× giữ 30+ phút và bộ hồ sơ 50–200 trang/van — đáng cân nhắc cho van isolation quan trọng.
Van pressure seal có đắt hơn bolted bonnet không?
Chi phí ban đầu cao hơn ~55%. Nhưng tính TCO 15 năm (loại bỏ retorque + thay gasket + giảm rủi ro dừng máy), tổng chi phí thấp hơn ~65% trong ví dụ DN 200 Class 1500.
Làm thế nào để spec đúng pressure seal valve trong Material Requisition (MR)?
Nêu rõ trong MR: Bonnet là Pressure Seal design (NOT bolted bonnet); Body material F22 (hoặc F91 cho >540°C); Trim 13% Cr + Stellite #6; Stem sealing live-loaded graphite packing; Test API 598 + hydrostatic 1.5×; Certification ASME B16.34 + ASME N (preferred). Xem MR template đầy đủ ở phần trên.
VELAN có được uỷ quyền chính hãng tại Việt Nam không?
Có. Minh Việt Tech là đơn vị phân phối được VELAN uỷ quyền chính hãng tại Việt Nam, kèm thư uỷ quyền và hỗ trợ kỹ thuật ứng dụng cho hồ sơ MR/P&ID.
Kết Luận
VELAN Pressure Seal không phải lựa chọn rẻ. Nhưng cho main steam service ở nhà máy nhiệt điện > 100 MW, đó là lựa chọn mặc định vì ba lý do gắn với vật lý và chi phí: (1) cơ chế self-energizing — áp càng cao gasket càng bị ép chặt nên càng kín, ngược với bolted bonnet vốn nới lỏng theo thời gian; (2) TCO 15 năm thấp hơn ~65% do loại bỏ retorque, thay gasket và giảm rủi ro dừng máy ngoài kế hoạch; (3) phù hợp đúng điều kiện áp cao liên tục 150–250 bar của hơi chính. Với áp thấp <25 bar hoặc van cần tháo lắp thường xuyên, bolted bonnet vẫn là lựa chọn hợp lý hơn.
Cần tư vấn spec van cho dự án?
Nếu dự án bạn đang vào FEED hoặc detailed design, MVT có sẵn:
- Application engineering review cho MR / P&ID (miễn phí, 48h)
- Spec template cho main steam isolation

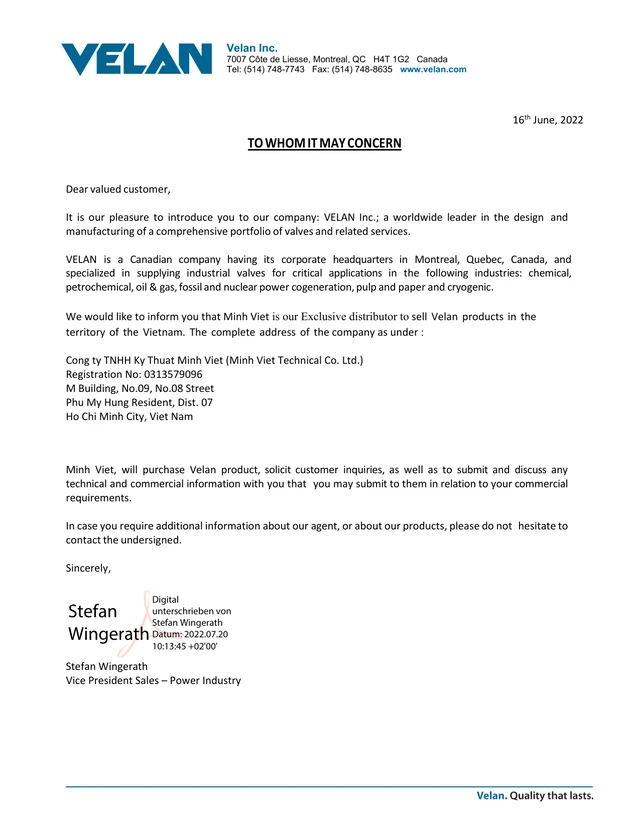

- VELAN authorization letter (chính thức tại Việt Nam)
- Sample test certificate (ASME N, dummy data) để bạn evaluate quality
